炉膛负压反应的是什么参数?

展瑞科技专注仪表10余载 服务客户千万家|仪表咨询热线:0371-56708681

【文章摘要】炉膛负压参数常因绝对压力而混淆,负压的测量则是必须要精确的,通过分板炉膛负压的波动来正确合理的选择变送器,及调整合适的参数;展瑞科技郑州有限公司专业生产负压变送器,绝对压力变送器产品,产品服务热线0371-56708681,技术支持13525518669!

    炉膛负压是反映炉内压力大小参数,但大家在理解负压这个概念时,常常会和炉内绝对压力混淆,其实两者都是反映炉内压力情况的参数,但测量基准是不一样的,得到的结果也是相反的!
 压力的表示方法有两种:

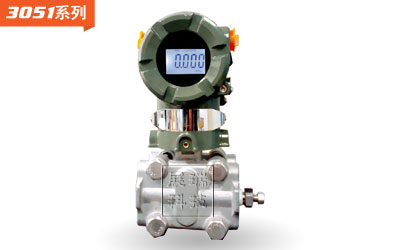

负压变送器 3051X



一种称绝对压力(也可理解为真实压力),它是以绝对真空为测量起点得到的压力值。另一种称为相对压力,它是以当地大气压力为测量起点得到的压力值。相对压力又分为表压力和负压值(真空值),当被测点的真实压力大于当地大气压力,此时该测量点处于正压状态,对应相对压力俗称为表压力。表压力越大,也可说明被测点的绝对压力(真实压力)越大;现场许多处于正压状态的压力测量值一般都是相对压力,即表压力;而当被测点的真实压力小于当地大气压力,此时该测量点处于就处于负压状态,对应相对压力为负值,其负值的绝对值是我们的测量值,通常称它为真空值或负压值,炉膛负压值其实也是指这一值,它和绝对压力不是一回事,真空值(负压值)越大,说明被测点的绝对压力比当地大气压小的越多!
 当被测点处于负压状态时,因为有了一个真空值的概念,所以比正压状态的压力表示方法理解起来要复杂一点。
 炉膛正、负压保护是防止机组在运行过程中,发生异常情况,导致炉膛“内爆”、“外爆”现象,而保护锅炉安全的一个重要保护。外爆是由于炉膛内正压过大,超过锅炉水冷壁或烟风道结构强度,造成炉膛或烟风道撕裂、外鼓损坏的事故;内爆是由于炉膛负压过大,造成炉膛或烟风道被大气压力压瘪的损坏事故锅炉正压大是炉膛爆燃的前馈信号,锅炉负压大是锅炉灭火的前馈信号,因此正确判断炉膛内部的压力变化,并作出相应的、超前的保护联锁动作,使机组安全地停运,对避免造成炉膛损坏事故起着积极重要的作用。因此我们必须认真分析炉膛负压波动异常的原因,并正确、合理的设定炉膛正、负压保护定值。

 压力取样装置的设计安装

(1) 从理论上讲,压力取样点应选于锅炉通风动力场的平衡点上,即压力为零处。需避开吹灰器和屏式过热器等烟流发生扰动处,其大概位置处于炉膛遮焰角处。炉膛内部压力由于各种原因(如掉焦),常会造成压力的波动,局部出现正负压力大。因此,取样点的布置不能集中在炉膛的一侧,必须分开布置。现常把三个取样点分别布置在炉膛的前墙及左、右侧墙上。

(2) 压力取样装置最好采用不锈钢材料,主要原因是炉膛燃烧中产生的水蒸气腐蚀装置,造成泄漏,影响炉膛压力测量的准确性。

(3) 由于炉膛内存在水蒸气,水蒸气遇冷(取样装置为金属制品)则易发生结露现象。管壁结露导致炉膛内部的粉尘粘附在管壁上,久而久之,造成取样装置的堵塞。通常表头高于取压点。

展瑞科技专注工业自动化专业生产压力变送器,负压变送器绝对压力变送器产品,产品服务热线0371-56708681,技术支持13525518669!

编辑|zhanruitech    来源|展瑞科技    时间|2015-6-19
