小巧型压力传感器_棒状,小巧型压力变送器

文章编辑|河南郑州展瑞科技    浏览量|1061

所属分类:智能变送器

仪表型号:ZR-804G/A [表压/绝压]

产品用途:展瑞™科技ZR-804G/A系列小巧型压力变送器,有着多种叫法,如:小巧型压力传感器,棒状压力变送器,精巧型压力变送器...ZR-804系列变送器可用于测量表压/负压/绝压,也可用于液位的测量,精度高,稳定性好,抗过载能力强.外壳采用全不锈钢结构,抗腐蚀性好,广泛用于恒压供水,液压系统,流量计压力补偿等场合.

咨询客服咨询技术

咨询热线:0371-56708681

小巧型压力传感器_棒状,小巧型压力变送器

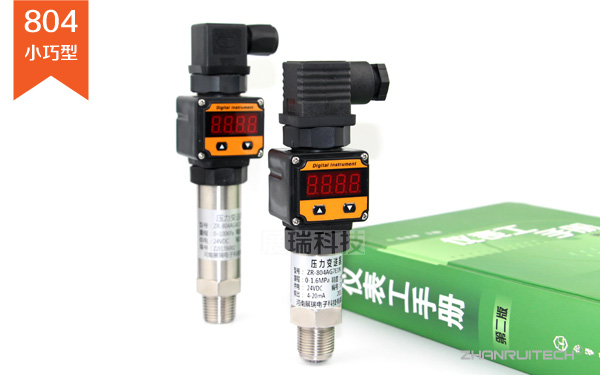

  • 小巧型压力传感器_棒状,小巧型压力变送器-1

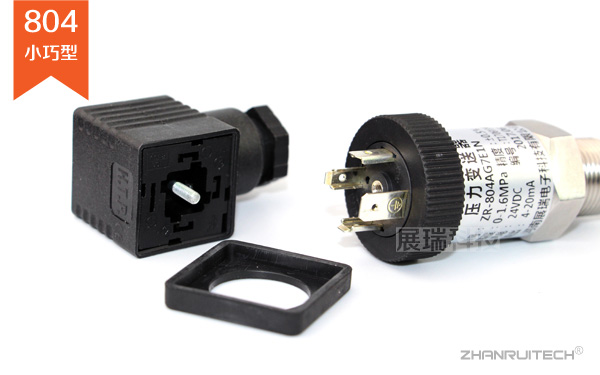

  • 小巧型压力传感器_棒状,小巧型压力变送器-2
  • 小巧型压力传感器_棒状,小巧型压力变送器-3
小巧型压力传感器,小巧型压力变送器产品概述:

        展瑞科技ZR-804系列小巧型压力变送器(小巧型压力传感器),通常用在恒压供水、液压管道系统上,外观成棒状故也称之为棒状压力变送器。ZR-804小巧型压力变送器选用MICROSENSOR公司OEM订制款扩散硅传感器芯体,精度及各方面的综合指标是很多其他类型传感器无可比拟的。小小不锈钢壳体内高集成化数字线路、传感器芯体、阻尼垫片等部件,小巧美观,占用空间少,通用性好,被广泛应用于空调设备、恒压供水、自动化控制、空压机、制冷设备、水处理系统、液压系统、工程机械、发酵罐过程检测等。

        ZR-804小巧型压力变送器(小巧型压力传感器)有多种过程接口方式(螺纹或法兰),能够最大程度的满足客户的需要,适用于与各种测量控制设备配套使用。ZR-804小巧型压力变送器(小巧型压力传感器)结构精巧,安装方便,不受空间限制,可以测量表压、绝压、负压,测量范围:-100Kpa~0~60Mpa。变送器采用24V.DC供电,输出二线制4~20mA电流信号(三线制0~10V信号需订制)。

小巧型压力传感器,小巧型压力变送器工作原理:

        因ZR-804小巧型压力变送器(小巧型压力传感器)的压力敏感元件为扩散硅芯体,所心其原理为当变送器中的压力芯体受压时,使膜片产生微小的形变,膜片上的4个半导体电阻组成的惠斯通电桥,将压阻效应实现了压力转换成电信号, 最后经V/A电压电流转换成与被测介质(液体)的压力成线性对应关系的4-20mA标准电流信号输出。

小巧型压力传感器,小巧型压力变送器技术参数:

1. 测量介质:液体、气体、蒸汽、油等与SUS304不锈钢兼容的介质;
2. 测量范围:表压(G)0~60MPa
                      绝压(A)0~40MPa
                      负压(G)-100~0KPa
3. 精度等级:0.5%F.S(标配),0.25%F.S(订制);
4. 长期稳定性:小于0.25%F.S/年;
5. 过载能力:量程的1.5~2 倍;
6. 补偿温度:-20℃~70℃;
7. 电源电压:22-28VDC(标定电压24VDC);
8. 输出信号:4~20mA(二/三线制)、0~10V(三线制);
9. 显示方式:LED/LCD数字显示可选;
10. 校准:数字化软件校准,一键零点重置;
11. 过程连接:M20×1.5,NPT1/2,G1/2 外螺纹(Φ3 内孔)或用户注明;
12. 隔离膜片材料:316L不锈钢;
13. 传感器接口材料:1Cr18Ni9Ti;
14. 工作温度:-20℃~80℃  [大于80℃请选耐高温压力传感器];
15. 电气接头:赫斯曼接头(标配)、航插、直引线。

小巧型压力传感器,小巧型压力变送器性能参数:

1. 集成化专用芯片,温度特性好;
2. 具有反向极性和限流保护;
3. 激光调阻温度补偿;
4. 零点、量程可现场调节(带表头款);
5. 范围宽抗腐蚀,适于多种介质;
6. 过载及抗干扰能力强,性能稳定;
7. SUS304不锈钢一体化结构,耐用;
8. 易操作、维护检修方便;
9. 体积小、重量轻,可在狭窄位置安装使用;

小巧型压力传感器,小巧型压力变送器产品选型:
ZR-804小巧型压力变送器
类型G 表压
A 绝压
量程范围
       (绝压量程只可选1~6项)
1 0~10KPa
2 0~35KPa
3 0~100KPa
4 0~350KPa
5 0~700KPa
6 0~2.1MPa
7 0~3.5MPa
8 0~7MPa
9 0~21MPa
10 0~35 MPa
11 0~60 MPa
输出信号E 4-20mA
O 其它信号
工艺接口1 M20*1.5
2 NPT1/2
3 G1/2
4 其它规格
电气结构N 赫斯曼电气接头
I 航插电气接头
显示方式M0缺省
M3LCD显示
M4LED显示
小巧型压力传感器,小巧型压力变送器外形尺寸:

小巧型压力变送器外形尺寸

小巧型压力传感器,小巧型压力变送器接线方式:

小巧型压力变送器接线图

此文关键字:小巧型压力传感器,小巧型压力变送器,棒状压力变送器
