平膜压力变送器_卫生型平膜压力变送器

文章编辑|河南郑州展瑞科技    浏览量|703

所属分类:智能变送器

仪表型号:ZR-804WG / A [表压/绝压]

产品用途:ZR-804W系列平膜压力变送器可测量压力或液位,变送器通过卫生级卡箍接头快速连接,安装极其方便。ZR-804W平膜压力变送器与介质接触是隔离膜片,平膜片结构可防止结垢及粘稠液体堵塞等问题;ZR804W平膜压力变送器内部集成高可靠性的放大电路及精密温度补偿电路,输出稳定,温度漂移极小,可广泛应用于食品、医药、酿酒等行业。

咨询客服咨询技术

咨询热线:0371-56708681

平膜压力变送器_卫生型平膜压力变送器

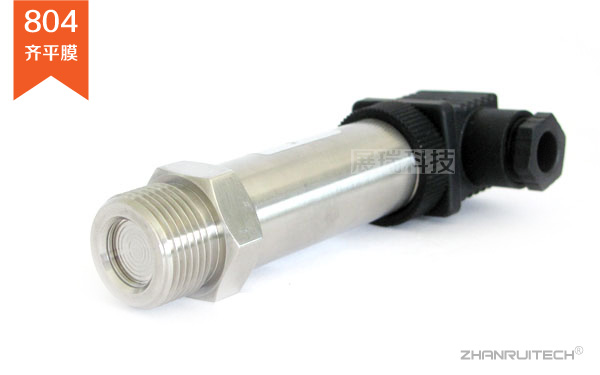

  • 平膜压力变送器_卫生型平膜压力变送器-1

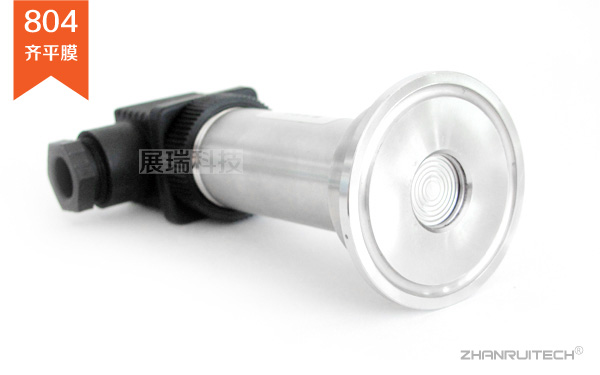

  • 平膜压力变送器_卫生型平膜压力变送器-2
  • 平膜压力变送器_卫生型平膜压力变送器-3
平膜压力变送器,卫生型平膜压力变送器产品概述:

        展瑞科技生产的ZR-804W系列平膜压力变送器,是在ZR-804G小巧型压力变送器的基础上加装卡箍快速连接法兰制作而成,因其有隔离膜片,与介质接触面积大,不会堵塞,所以可以用来粘稠,易结晶,有粉尘等介质的压力。

        ZR-804W系列平膜压力变送器内部电路同样为数字化电路,扩散硅传感器芯体,全不锈钢外壳,可谓同样的小巧易用。仪表通常配以2"快带连接法兰(外径50.5mm),通过卡箍直接卡紧,无需螺丝固定安装。

平膜压力变送器,卫生型平膜压力变送器工作原理:

        ZR-804W系列平膜压力变送器的法兰底座内部为真空状态灌充的硅油,其介质把压力直接作用于隔离膜片,通过硅油传递给传感器芯体,最终通过一系列的电阻,电压,电流转换/放大,输出标准的4~20mA或0~10V信号,供给二次显示/采集仪表。

平膜压力变送器,卫生型平膜压力变送器技术参数:

▲测量范围:-100KPa~0~60Mpa;
▲测量精度: 0.5%F.S 、0.25%F.S;
▲输出信号:4~20mA,1~10V;
▲过载能力:<1.5倍量程;
▲温度漂移:0.02%F.S/℃;
▲供电电源: 22~28VDC 典型24V.DC;
▲介质温度:-20~100℃;
▲环境温度:-20℃~80℃;
▲膜片材质:316L不锈钢、哈氏合金、钽;
▲测量介质:对选用膜片无腐蚀的气体、液体;

平膜压力变送器,卫生型平膜压力变送器性能参数:

▲采用国内一线品牌OEM订制款扩散硅传感器;
▲内部全数字化路电路,温度补偿电路;
▲结构简单,体积小巧,卡箍快带安装 ;
▲可配现场显示LED/LCD表头;
▲可以测量表压、绝压和负压 ;
▲适用于与接液部分材质兼容的气体和液体介质;

平膜压力变送器,卫生型平膜压力变送器产品选型:
ZR-804W平膜压力变送器
类型G 表压
A 绝压
量程范围
       (卡装式只能选2~6项 & 绝压只能选3~11项;)
1 0~10KPa
2 0~35KPa
3 0~100KPa
4 0~350KPa
5 0~700KPa
6 0~2.1MPa
7 0~3.5MPa
8 0~7MPa
9 0~21MPa
10 0~35 MPa
11 0~60 MPa
输出信号E 4-20mA
O 其它信号
工艺接口1 2"法兰(D=50.5mm)
2 3"法兰(D=64mm)
3 G1"外螺纹
4 其它规格
电气结构N 赫斯曼电气接头
I 航插电气接头
显示方式M0缺省
M3LCD显示
M4LED显示

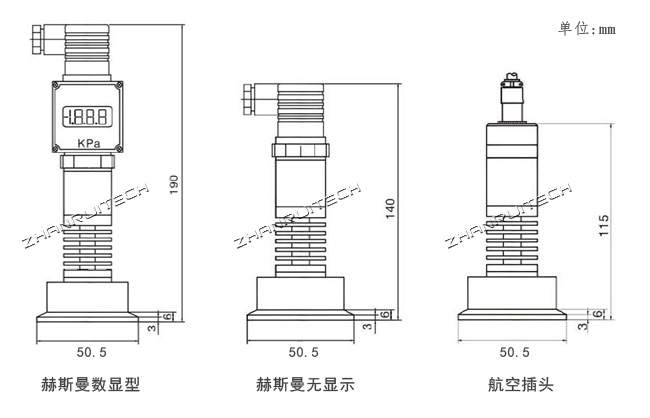

平膜压力变送器,卫生型平膜压力变送器外形尺寸:

平膜压力变送器外形尺寸

平膜压力变送器,卫生型平膜压力变送器接线方式:

平膜压力变送器接线图

此文关键字:平膜压力变送器,卫生型平膜压力变送器
