导压式液位计_导压式液位变送器

文章编辑|河南郑州展瑞科技    浏览量|822

所属分类:智能变送器

仪表型号:ZR2088K

产品用途:ZR2088K系列导压式液位变送器用于腐蚀性、高温液体的测量;导压高温型液位变送器的原理是由投入液体集气筒内的气体与介质接触,通过导气管将压力传递给液位传感器芯体,将压力值转变为液位值的一种液位测量仪表;通过集气筒的压力测量,避免了传感器与被测介质的直接接触,起到降温防腐的作用。

咨询客服咨询技术

咨询热线:0371-56708681

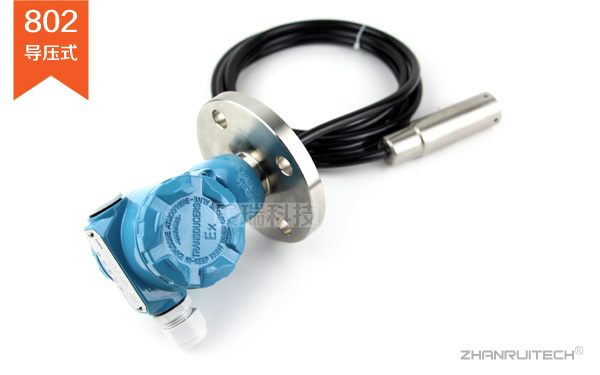

导压式液位计_导压式液位变送器
  • 导压式液位计_导压式液位变送器-1
  • 导压式液位计_导压式液位变送器-2
导压式液位计,导压式液位变送器概述:

    ZR2088K系列导压式液位变送器(气体导压式)用于高温,腐蚀性液体,污水等场合,该产品专门针对高温液体或强腐蚀性液体而特殊设计,有效地解决了高温液体液位测量困难的问,特别适合于高温中、小量程和强腐蚀性介质液位的测量与控制。

    ZR2088K型硅压阻式导压式液位计将OEM充油芯体封装在不锈钢壳体内,前端防护帽起保护传感器膜片的作用,也能使液体流畅地接触到膜片,防水导线与外壳密封连接,通气管在电缆内与外界相连,内部结构防结露设计。ZR2088型内置微型信号处理电路,可进行远程传输。
 ZR2088K系列导压式液位变送器的传感器部分与信号处理电路在接线盒内部,由投入液体内的集气筒内的气体与介质接触,通过导气管将压力传递给传感器,避免了传感器与被测介质的直接接触,适应于高温强腐蚀性等场合,有效地解决了高温腐蚀液体以及污水液位测量的难题。它特别适合于高温,腐蚀性液体和污水的测量。ZR2088K液位变送器选用扩散硅型压力传感器芯体为压力测量部件,由集气筒采集到液位压力信号,传送给压力变送器,将压力信号转换为液位信号输出。

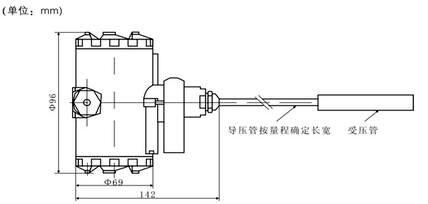

导压式液位计,导压式液位变送器外形尺寸图:

导压式液位变送器外形尺寸图

导压式液位变送器,高温型液位变送器技术参数:
量程范围0~1、2、5、10、30…200m
测量介质与316L不锈钢兼容的液体
输出信号4~20mA二线制
精确度±0.5%F.S
介质温度-30~+250℃
压力接口投入/一体式
 过载压力≤200%FS
供电电压12~36VDC(标定值为+24VDC)
长期稳定性≤±0.2%F.S/年
 响应时间≤1ms
电气连接接线端子
 防护等级IP65
防爆标志ExiaIICT6
导压式液位计,导压式液位变送器特点:

设计独特:导压结构特别适合于高温中小量程液体测量;
稳定性好:优于0.2%FS/年;
使用温度高:-30~250℃;
可靠性很高;
零点、满量程输出现场可调;

压力变送器与液位关系为: P=0.0098ρH Pc;
 式中:P 压强MPa; ρ 液体密度(g/cm3);H 液面深度(m);Pc 液面压力(常压为0);
 ZR2088K型导压式液位变送器,导压式液位计广泛应用于环保,水利,变频供水,工业过程控制,化工等领域的液位测量控制。

此文关键字:导压式液位计,导压式液位变送器
