智能压力变送器_3051GP智能压力变送器

文章编辑|河南郑州展瑞科技    浏览量|1021

所属分类:智能变送器

仪表型号:ZR3051GP/AP/GR

产品用途:ZR-3051系列智能压力变送器用于工业现场压力的精准测量,可测表压,负压,绝压;采用DC24V供电,输出二线制4~20mA信号供PLC/DCS等模块采集,现场LCD液晶显示,智能+HART协议,精度高,抗干扰性好,常年工作无需维护.

咨询客服咨询技术

咨询热线:0371-56708681

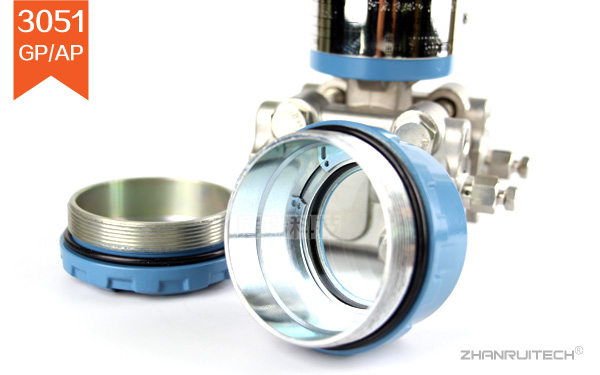

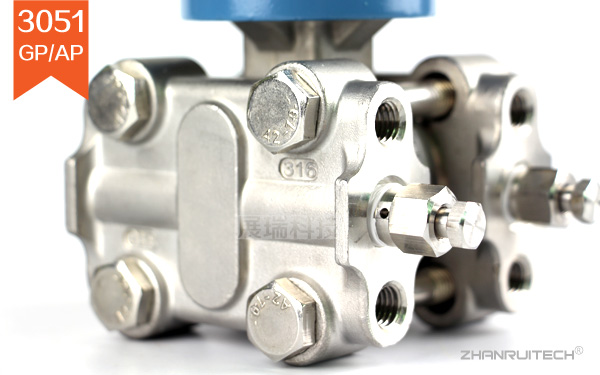

智能压力变送器_3051GP智能压力变送器
  • 智能压力变送器_3051GP智能压力变送器-1
  • 智能压力变送器_3051GP智能压力变送器-2
  • 智能压力变送器_3051GP智能压力变送器-3
智能压力变送器,3051GP智能压力变送器产品概述:

     ZR-3051系列智能压力变送器是一种接受压力经传感器将压力信号转换为标准电信号的仪表.具有体积小,重量轻,精度高,可靠强,过载性能好等优良特点.3051智能压力变送器阻尼可调,支持20~30V宽电压供电,输出二线制4~20mA电流信号,供给中控室相关模块或二次显示仪表采集.

     ZR-3051智能压力变送器自带LCD液晶显示表头与HART协议,在现场无标准压力源状态下可采用HART协议手操器或表头功能按键修改量程,显示单位,小数点位数,零点重量,恢复出厂设置等.

智能压力变送器,3051GP智能压力变送器工作原理:

     罐内或管道介质压力通过隔离膜片与硅油传递给位于δ室中心的测量膜片,测量膜片是一张紧的弹性元件,随它两边的压力差产生相应位移,测量膜片的位移与差压成正比,最大位移0.1mm,由它两侧的电容板检测,再用电子线路把测量膜片和电容极板之间的差动电容转换为二线制4~20mA.DC输出信号。

智能压力变送器,3051GP智能压力变送器技术参数:
3051压力变送器技术参数
类型量程精度过载压力(MPa)超压影响(%)温度影响 (% 28℃)附注
代号调整范围(KPa)
GP型31.3~7.20.2514±0.25±0.3(1).超压影响和温度影,均在变送器最大量程下测定; (2)在其它量程下,超压引起的量程变化,通过零点调整,即可恢复正常; (3)GP型压力变送器符合技术指标的工作压力为充硅油:≥3.5K
46.2~37.4±0.2
531.1~186.8
6117~689.5
7345~2068
81170~6895
93450~2068031
03890~4137052
AP型46.2~37.40.2514
531.1~186.8
6117~689.5
7345~2068
81170~6895
智能压力变送器,3051GP智能压力变送器性能参数:

1、使用对象:液体、气体和蒸汽 ;
2、测量范围:-100KPa~0~40MPa ;
3、输出信号:4-20mA DC/二线制 ;
4、20-30VDC,一般为24VDC ;
5、负载特性:与供电电源有关,在某一电源电压载阻抗RL与电源电压VS关系式为:RL≤(VS-12) ;
6、指示表:LCD液晶显示 ;
7、防 爆:隔爆型dIIBT4-6;
8、量程和零点:外部连续可调 ;
9、正负迁移:零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值的绝对值,均不能超过测量范围上限的100%;
10、温度范围:电容式传感器/放大器工作温度范围:-20~80℃.

智能压力变送器,3051GP智能压力变送器产品选型表:
ZR-3051智能压力变送器
类型GP
表压
AP
绝压
GR
微压
量程范围
[GP选3~0项]
[AP选4~8项]
[GR选2项]
2
0-1.5KPa
3
0-7.5KPa
4
0-37.4KPa
5
0-186.8KPa
6
0-689.5KPa
7
0-2068KPa
8
0-6895KPa
9
0-20680KPa
0
0-41370KPa
输出信号E
模拟型4-20mA
S
智能型4-20mA+HART
结构材质
[法兰接头/排气排液阀/膜片/灌充液]
22
316钢/316钢/316钢/硅油
25
316钢/316钢/钽/硅油
33
哈氏合金C/哈C/哈C /硅油
显示方式M0
缺省
M4
LCD液晶显示
安装方式B1
管装弯支架(¢60管)
B2
板装弯支架
B3
管装平支架(¢60管)
工艺接口C1
M20*1.5丁字阳螺纹接头
C2
NPT1/2锥管阴螺纹接头
电气类型N标准型(不防爆)
D

隔爆型ExdⅡBT4-6

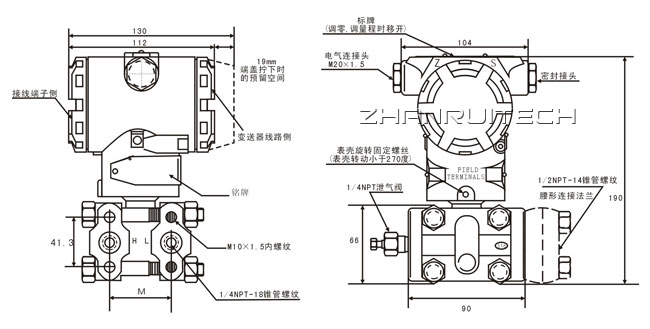

智能压力变送器,3051GP智能压力变送器外形尺寸:

3051智能压力变送器外形尺寸图

智能压力变送器,3051GP智能压力变送器接线方式:

3051智能压力变送器电气接线图

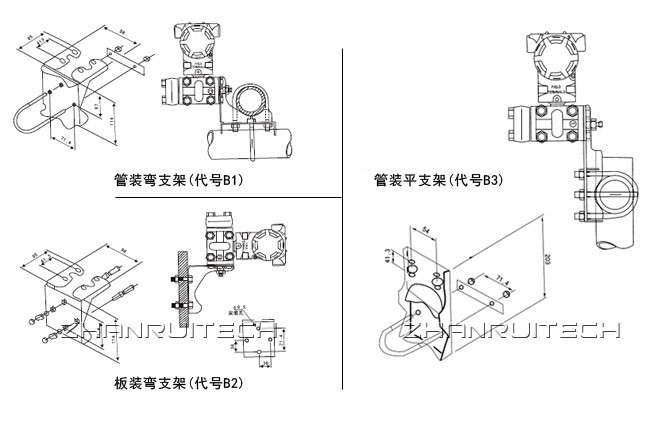

智能压力变送器,3051GP智能压力变送器安装方式:

3051智能压力变送器安装方式

此文关键字:智能压力变送器,3051GP智能压力变送器
