扩散硅压力变送器_2088扩散硅压力变送器

文章编辑|河南郑州展瑞科技    浏览量|878

所属分类:智能变送器

仪表型号:ZR-801G*E1N / ZR-2088G*E1N

产品用途:ZR-801系列压力变送器电气壳体采用2088壳体,故称之为2088压力变送器;其传感器为扩散硅芯体,也被称为扩散硅压力变力变送器。扩散硅压力变送器可用来测量表压/绝压/负压,具有良好的稳定性和可靠性,广泛用于工业化工,恒压供水等管网的压力测量。

咨询客服咨询技术

咨询热线:0371-56708681

扩散硅压力变送器_2088扩散硅压力变送器

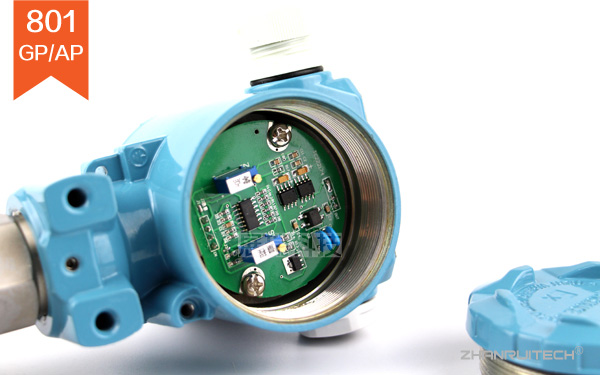

  • 扩散硅压力变送器_2088扩散硅压力变送器-1

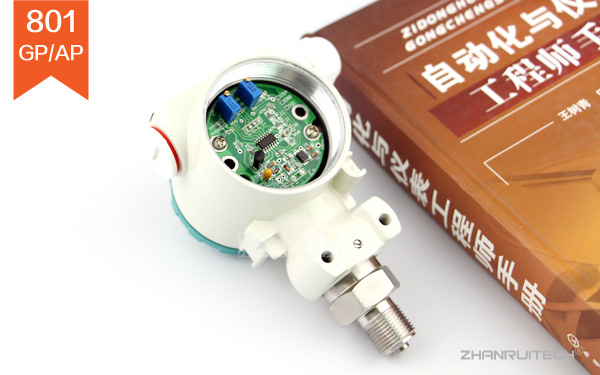

  • 扩散硅压力变送器_2088扩散硅压力变送器-2
  • 扩散硅压力变送器_2088扩散硅压力变送器-3
扩散硅压力变送器,2088扩散硅压力变送器产品概述:

        展瑞科技2088系列扩散硅压力变送器在2018年经历第六次大改进升级,内部电路由模拟电路升级为展瑞科技全新开发的ZR-BS-5全数字化放大电路板,抗干扰能力强,一键零点重置(无需电位器的调节);其中带LED/LCD表头显的扩散硅压力变送器,可以实现传感器量程范围内的无源量程迁移,小数点(单位)调整。

        2088系列扩散硅压力变送器的内部核心部件--芯体,订制国内一线品牌传感器,有硅压阻,陶瓷压阻两种,供您选择。变送器外壳采用铝铸喷塑壳体,轻盈美观。安装螺纹/法兰材质及尺寸多种规格可选,默认为SUS304不锈钢材质,M20*1.5外螺纹/DN50PN16法兰。

扩散硅压力变送器,2088扩散硅压力变送器工作原理:

        扩散硅压力变送器中的压力芯体受压时,使膜片产生微小的形变,膜片上的4个半导体电阻组成的惠斯通电桥,将压阻效应实现了压力转换成电信号, 最后经V/A电压电流转换成与被测介质(液体)的压力成线性对应关系的4-20mA标准电流信号输出。

扩散硅压力变送器,2088扩散硅压力变送器技术/性能参数:

◆ 测量介质:与sus304不锈钢兼容的各种液体、气体或蒸汽
◆ 量程范围:-100 kPa~0~60MPa
◆ 压力方式:表压、绝压、负压
◆ 恒压供电:推荐10VDC,最大15VDC
◆ 恒流供电:推荐1.5mA,最大4mA
◆ 输出电流:4-20mA二线制/0~10V三线制
◆ 桥路电阻:4000Ω(典型值)
◆ 综合精度:0.1%FS,0.25%FS,0.5%FS可选
◆ 温度漂移:0.02%FS/℃
◆ 时间漂移:≤0.2%FS/年
◆ 补偿温度:0~80℃
◆ 介质温度:-20~80℃
◆ 过程接口:M20*1.5,NPT1/2,G1/2,G1/4,G1/8...可订制

扩散硅压力变送器,2088扩散硅压力变送器产品选型:
ZR-801扩散硅压力变送器
类型G 表压
A 绝压
量程范围
     (绝压量程可选3~11项)
1 0~10KPa
2 0~35KPa
3 0~100KPa
4 0~350KPa
5 0~700KPa
6 0~2.1MPa
7 0~3.5MPa
8 0~7MPa
9 0~21MPa
10 0~35 MPa
11 0~60 MPa
输出信号E 模拟型4-20mA
S 智能型4-20mA+HART
O 其它信号
工艺接口1 M20*1.5
2 NPT1/2
3 G1/2
4 其它规格
电气结构N 普通型
I 防爆型
显示方式M0缺省
M1指针显示
M3LCD显示
M4LED显示
扩散硅压力变送器,2088扩散硅压力变送器外形尺寸:

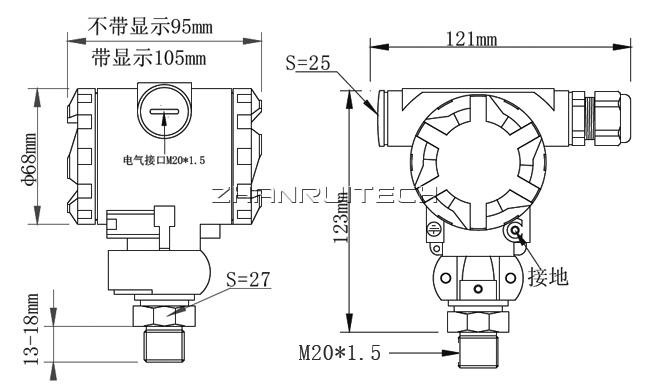

扩散硅压力变送器外形尺寸图

扩散硅压力变送器,2088扩散硅压力变送器接线方式:

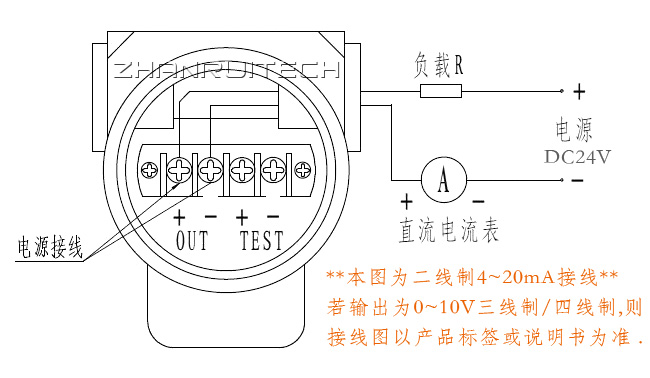

扩散硅压力变送器接线图

扩散硅压力变送器,2088扩散硅压力变送器安装方式:

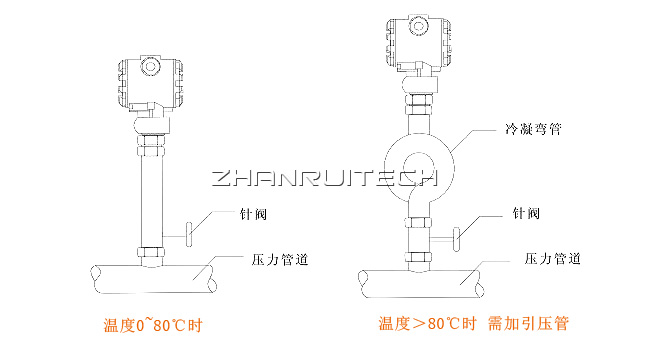

扩散硅压力变送器安装图

此文关键字:扩散硅压力变送器,2088扩散硅压力变送器
