单法兰远传压力变送器_3051GP单法兰远传压力变送器

文章编辑|河南郑州展瑞科技    浏览量|541

所属分类:智能变送器

仪表型号:ZR-3051GP6E22**RFW**

产品用途:ZR-3051GP远传压力变送器是在3051GP压力变送器的基础上加装单法兰远传装置而来。ZR-3051GP单法兰远传压力变送器融合了国外先进技术,具有国外罗斯蒙特3051远传压力变送器的所有功能,产品达到国际标准,规格一致,可完美替代罗斯蒙特3051压力变送器。

咨询客服咨询技术

咨询热线:0371-56708681

单法兰远传压力变送器_3051GP单法兰远传压力变送器
  • 单法兰远传压力变送器_3051GP单法兰远传压力变送器-1
3051GP单法兰远传压力变送器产品概述:

        ZR-3051GP单法兰远传压力变送器本体与3051GP压力变送器一致,核心部件均选用国内一线品牌,如传感器为电容式/单晶硅传感器芯体。产品出厂前经进严格的老化测试,精度高,稳定性好,现场安装方便,可长年全天侯使用,无需额外维护。该产品广泛应用于石油、化工、电力、食品、造纸、市政工程等行业。

       展瑞科技3051GP系列远传压力变送器本体可选智能型或模拟型,智能型自带LCD显示表头,支持HART协议,可组网现场总线,一键零点重置,无源量程迁移,显示单位调整等功能;模拟型3051远传压力变送器不具备以上功能,但支持零点电位器调整,二线4~20mA输出。

3051GP单法兰远传压力变送器工作原理:

        远传压力变送器的工作原理与不带远传的变送器相似,也是通过安装在管道或容器上的远传装置来感受被测压力,该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体,然后由变送器主体内的δ室和放大线路板,将压力转换成标准的4~20mA.DC信号输出。

3051GP单法兰远传压力变送器技术参数 / 性能参数:

输出信号:二线制4~20mA直流信号上叠加数字信号,由用户选择线性或开方输出。(智能)
供电电源:12~45V.DC
电源影响:<0.005%输出量程/V
负载影响:电源稳定时,无负载影响。
测量精度:调校量程的±0.1%FS,±0.25%FS(标配精度为±0.25%)
量 程 比:10:1(电容式)/ 100:1(单晶硅)
阻    尼:通常可在0.1~16秒之间可调,当灌充惰性液或带远传装置时,时间常数会增大。
启动时间:<2秒,不需预热
工作环境:环境温度 -29~93℃(模拟放大器)
          -29~75℃(数字/智能放大器)
          -29~65℃(带显示表头)
     环境湿度 0~95%RH
防护特性:防护能力 IP65
防爆类型:隔爆型 Exd II BT4-6
静压影响:零位误差:±0.5%最大量程限值,对于32MPa在管道压力下通过调零给予校正。
指示表(%):液晶数显 精度±0.2%
振动影响:任何方向200Hz振动时,±0.05%/g。
安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来修正。
重    量:3.9Kg(不包括附件)

注:
① 远传压力变送器的工作压力还取决于选定法兰的规格。
② 远传装置的工作温度,由所选择的灌充液种类确定。
③ 远传压力变送器则是指一侧的远传装置受到温度作用,所产生的输出变化。
④ 静压和温度影响,均是在最大量程时测得。
⑤ GP型远传压力变送器一侧毛细管长度一般为1.5米,最长不宜超过3米(特殊情况协议商定)。

3051GP单法兰远传压力变送器产品选型(仅限RFW平法兰变送器):
ZR-3051GP单法兰
       远传压力变送器
量程4 0-37.4KPa
5 0-186.8KPa
6 0-689.5KPa
7 0-2068KPa
8 0-6895KPa
9 0-20680KPa
0 0-41370KPa
输出信号E 模拟型4-20mA
S 智能4-20m+AHART
结构材料
       [容室接头/隔离膜片]
12 碳钢/316不锈钢
22 316不锈/316不锈钢
灌充液S 普通硅油
H 高温硅油
毛细管长度15 1.5米
30 3米
显示方式M1 0-100%指针表
M4 LCD液晶表
安装方式B1 管装弯支架(¢60管)
B2 板装弯支架
B3 管装平支架(¢60管)
电气防爆D ExdⅡBT4-6
法兰装置RFW 平法兰装置
冲洗孔
      法兰通径≤2"或通径>2"有冲洗孔时带垫环
11
21
远传膜片材料A 316不锈钢
B 哈氏合金C
C
V 蒙乃尔合金
安装法兰通径2 2"(DN50)
3 3"(DN80)
4 4"(DN100)
安装法兰标准A ANSI或HG20615
D DIN或HG20592
法兰压力等级1PN10/PN16/150Lb
3PN25/PN40/300Lb
6PN64/600Lb

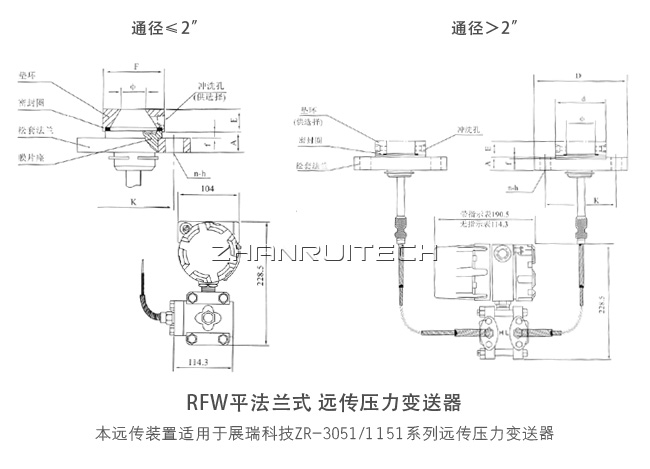

3051GP单法兰远传压力变送器外形尺寸/安装图:

(展瑞科技仅提供RFW平法兰远传压力变送器图纸,其它类型需咨询展瑞工程师)



3051GP单法兰远传压力变送器安装尺寸图

3051GP单法兰远传压力变送器接线方式:

3051GP单法兰远传压力变送器接线图



本文所有叙述也同样适用展瑞科技ZR-1151GP系列单法兰远传压力变送器
