单晶硅压力变送器_3051X单晶硅压力变送器

文章编辑|河南郑州展瑞科技    浏览量|556

所属分类:智能变送器

仪表型号:ZR-3051XGP/AP/GR

产品用途:ZR-3051X系列高精度单晶硅压力变送器传感器为单晶硅芯体,内部全数字电路具有原装EJA430A智能压力变送器的所有功能,可在无手操器的情况下对变送器进行量程无源迁移和数据恢复。3051X单晶硅压力变送器可测量表压/负压/绝压,精度高达0.1%F.S,长年稳定可靠的运行。

咨询客服咨询技术

咨询热线:0371-56708681

单晶硅压力变送器_3051X单晶硅压力变送器
  • 单晶硅压力变送器_3051X单晶硅压力变送器-1
单晶硅压力变送器,3051X单晶硅压力变送器产品概述:

        ZR-3051X系列单晶硅压力变送器是智能压力变送器且精度高,可达0.1%FS(典型值0.075%),仪表自带背光大屏LCD液晶显示,无论白天还是夜晚都可清晰的读数。智能表头支持5位数字显示,内部可选单位多达18种(如KPa,MPa,Pa,mH20...)

        EJA430A智能压力变送器可以说是压力变送器的佼佼者,很多的化工厂工程都选用,如果您在维修更换压力变送器,您可以选用一下展瑞科技高精度系列ZR-3051X单晶硅压力变送器,它具有EJA430A压力变送器的所有功能,可完美替代,因为它们同规格哦。再次说明展瑞科技生产的高精度3051X单晶硅压力变送器核心传感器为国内一线品牌OEM订制款的【单晶硅传感器】哦,过载能力强,性能超优越。

单晶硅压力变送器,3051X单晶硅压力变送器工作原理:

        高精度3051X单晶硅压力变送器敏感元件为单晶硅压力传感器,它将P型杂质扩散到N型硅片上,形成极薄的导电P型层,焊上引线即成“单晶硅应变片”,其电气性能是做成一个全动态的压阻效应惠斯通电桥。该压阻效应惠斯通电桥和弹性元件(即其N型硅基底)结合在一起。介质压力通过密封硅油传到硅膜片的正腔侧,与作用在负腔侧的介质形成压差,它们共同作用的结果使膜片的一侧压缩,另一侧拉伸,压差使电桥失衡,输出一个与压力变化对应的信号。惠斯通电桥的输出信号经电路处理后,即产生与压力变化成线性关系的4-20mA标准信号输出。

        对于表压传感器,其负腔侧通常通大气,以大气压作为参考压力;对于绝压传感器,其负腔侧通常为真空室,以绝对真空作为参考压力;对于差压传感器,其负腔侧的导压介质通常和正腔侧相同,如硅油、氟油、植物油等。

单晶硅压力变送器,3051X单晶硅压力变送器技术参数:

测量范围: -100KPa~0~40MPa
输出信号: 4-20mA,4~20mA/HART
参考精度: 0.1%F.S(典型值0.05%F.S)
介质温度: -40-120℃
测量介质:液体、气体、蒸汽
电源: 4~20mA两线制,电源: 18-28V.DC
      4~20mA+HART 两线制,电源: 18~32V.DC
膜片材质:316L不锈钢,哈氏合金C,钽
年稳定性: ±0.2% URL/5年
过程连接: M20*1.5(M), 1/2-14NPT(F), 1/4-18NPT(F)
防护等级: IP67
电气防爆: ExIIBT4-6防爆认证

单晶硅压力变送器,3051X单晶硅压力变送器性能参数:

• 采用高精度单晶硅压力传感器
• 响应速度快、稳定性高
• 量程比可达20:1
• 提供标准HART总线通讯模式
• 完善的自诊断及远程通讯功能
• 带背光高亮度的液晶显示器
• 可355º旋转的就地显示屏幕
• 方便的就地清零功能
• 方便的就地零点、满点设置调校功能
• 方便的就地电流回路校验功能

单晶硅压力变送器,3051X单晶硅压力变送器产品选型:
ZR-3051X单晶硅压力变送器
类型GP表压
AP绝压
GR微压
量程范围
[GP选3~0项]
[AP选4~8项]
[GR选2项]
20-1.5KPa
30-7.5KPa
40-37.4KPa
50-186.8KPa
60-689.5KPa
70-2068KPa
80-6895KPa
90-20680KPa
00-41370KPa
输出信号E模拟型4-20mA
S智能型4-20mA+HART
结构材质
[法兰接头/排气排液阀/膜片/灌充液]
22316钢/316钢/316钢/硅油
25316钢/316钢/钽/硅油
33哈氏合金C/哈C/哈C /硅油
显示方式M0缺省
M4LCD液晶显示
安装方式B1管装弯支架(¢60管)
B2板装弯支架
B3管装平支架(¢60管)
工艺接口C1M20*1.5丁字阳螺纹接头
C2NPT1/2锥管阴螺纹接头
电气类型N标准型(不防爆)
D

隔爆型ExdⅡBT4-6

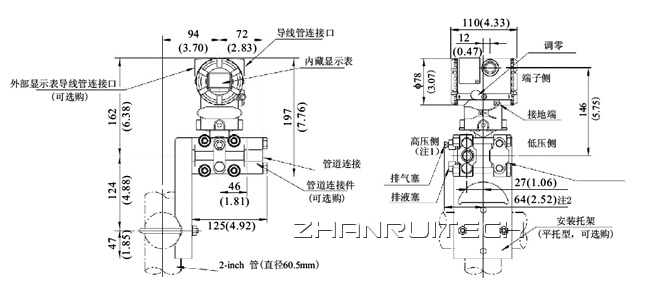

单晶硅压力变送器,3051X单晶硅压力变送器外形尺寸:

3051X单晶硅压力变送器外形尺寸

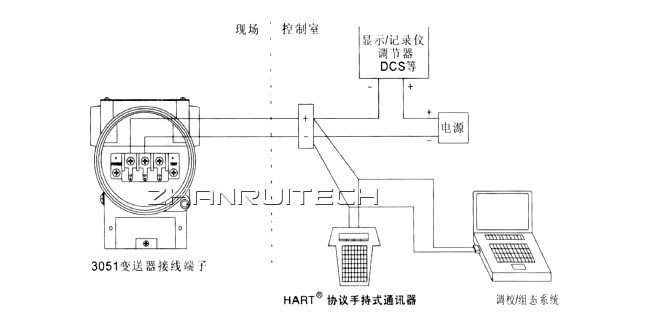

单晶硅压力变送器,3051X单晶硅压力变送器接线方式:

3051X单晶硅压力变送器接线图

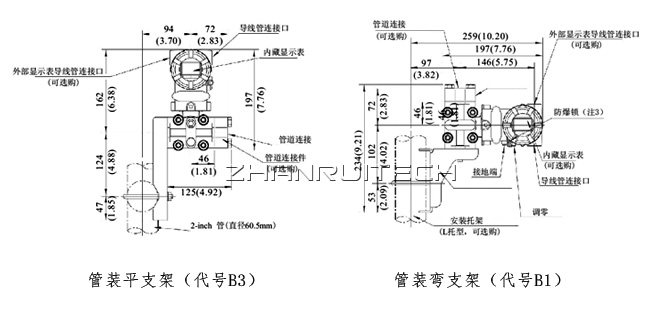

单晶硅压力变送器,3051X单晶硅压力变送器安装方式:

3051X单晶硅压力变送器安装方式

此文关键字:单晶硅压力变送器,3051X单晶硅压力变送器
