铠装热电阻_pt100铠装热电阻

文章编辑|河南郑州展瑞科技    浏览量|1079

所属分类:智能变送器

仪表型号:ZR-WZPK

产品用途:ZR-WZPK系列铠装热电阻是一种高精度温度传感器,它比装配热电阻直径小,易弯曲,抗震性好,适宜安装在装配热电阻无法安装的场合。公司生产的ZR-WZPK系列铠装热电阻采用薄膜铂热电阻测温元件,因此具有准确、灵敏、热响应时间快、质量稳定、使用寿命长等优点。

咨询客服咨询技术

咨询热线:0371-56708681

铠装热电阻_pt100铠装热电阻
  • 铠装热电阻_pt100铠装热电阻-1
铠装热电阻,pt100铠装热电阻概述:

   铠装铂电阻外保护套管采用不锈钢,内充满高密度氧化物绝缘体,因此,它具有很强的抗污染性能和优良的机械强度,适合安装在环境恶劣的场合。
 铠装铂电阻可用于测量-200~500℃范围内温度,可直接用铜导线和二次仪表相连接使用。由于它具有良好的电输出特性,可为显示仪、记录仪、调节器、扫描器、数据记录仪以及计算机提供准确的温度变化信号。

铠装热电阻,pt100铠装热电阻技术指标

◎ 量程规格

名称分度号测量范围精度等级允许偏差
WZPK/WZPK2Pt1000~        500℃A±(0.15+0.002∣t∣)
B±(0.30+0.005∣t∣)

◎ 热响应时间

外径热响应时间t0.5(s)
≤5mm≤8
>5mm≤18
热电阻绝缘电阻

      常温绝缘电阻值不小于100MΩ,试验电压为10~100VDC。

 隔爆热电阻原理: -----------------------------------------------------

     隔爆热电阻和装配式热电阻的结构、原理基本相同,所区别的是,隔爆产品的接线盒(外壳)在设计上采用防爆特殊的结构,接线盒用高强度铝合金压铸而成,并具有足够的内部空间、壁  厚和机械强度,橡胶密封圈的热稳定性符合国家防爆标准。所以,当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散—传爆。
      由于产品采用上述防爆特殊结构,使产品完全符合使用在 d II BT4 至 d II CT6 防爆温度组别区间范围内,只要用户严格遵守产品使用规则,产品就能达到可靠的防爆效果。
电气设备的类别、级别和温度组别说明:
      电气设备分为二类:I 类——煤矿井下用电气设备;II 类——工厂用电气设备 ;
 防爆等级
 隔爆热电阻的防爆等级呆板其适用于爆炸性气体混合物最大安全间隙分为 A 、 B 、 C 三级。
 温度组别
 隔爆热带内阻的温度组别按其外露部分最高表面温度分为 T1~T6 六组。
 隔爆热电阻的种类和规格

铠装铂热电阻选型表

ZR-WZPK

单支铠装铂电阻

ZR-WZPK2

双支铠装铂电阻


代号

固定安装形式

1

无固定装置

2

固定卡套螺纹

3

活动卡套螺纹

4

固定卡套法兰

5

活动卡套法兰

7

与用户约定安装方式


代号

接线盒形式

0

简易式

2

防溅式

3

防水式

6

插座式

7

代连接导线式


代号

锴材保护管外径

3

3mm

4

4mm

5

5mm

6

6mm

8

8mm

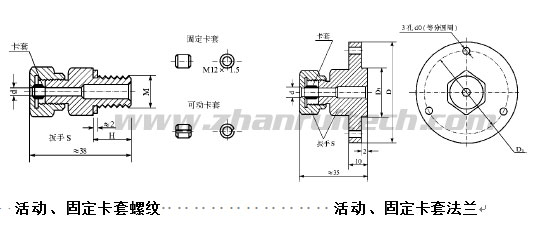

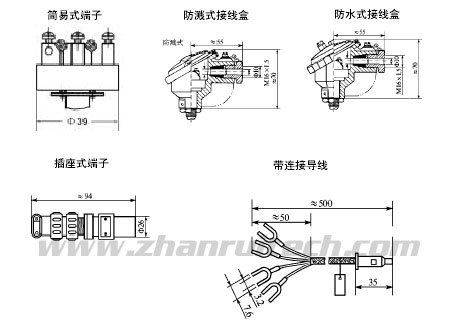

铠装铂热电阻接线与安装固定形式:

铠装热电阻,pt100铠装热电阻□ 选型说明

◎ 选型原则

   1、根据测量温度情况及精度选择感温元件精度。

   2、根据测量环境及感温介质的理化特性选择外保护管材料、接线盒形式、安装固定形式。

   3、根据被测体的结构选择热电阻总长。

◎ 选型举例

    ZR-WZPK-236 400表示单支铠装铂电阻、固定卡套螺纹(螺纹为M16X1.5)、防水式接线盒、铠装热电阻保护管外径为6mm,热电阻总长L=400mm。

    河南郑州展瑞科技专注工业自动化,生产铠装热电阻PT100热电阻铠装热电偶等系列热电偶,热电阻温度仪表;展瑞科技仪表服务热线:0371-56708681,免费技术支持:13525518669;

此文关键字:铠装热电阻,pt100铠装热电阻
