智能信号隔离器_一进二出,一入二出智能信号隔离器

文章编辑|河南郑州展瑞科技    浏览量|132

所属分类:信号隔离器

仪表型号:ZR-30-23-2-DP[出厂标配]

产品用途:河南郑州展瑞科技ZR-30系列智能信号隔离器为一入二出信号隔离器,支持最多22种信号输入(二/三制变送器,热电偶,热电阻,非标电阻,电压,电流等),带DC24V配电,隔离输出二路电流(如4-20mA)/电压(如0-10V)信号.一进二出智能信号隔离器采用光电隔离器,超强抗干扰,精度高,可集成安装PLC/DCS控制柜,为工控现场提供可靠的信号抗干扰解决方案.

咨询客服咨询技术

咨询热线:0371-56708681

智能信号隔离器_一进二出,一入二出智能信号隔离器

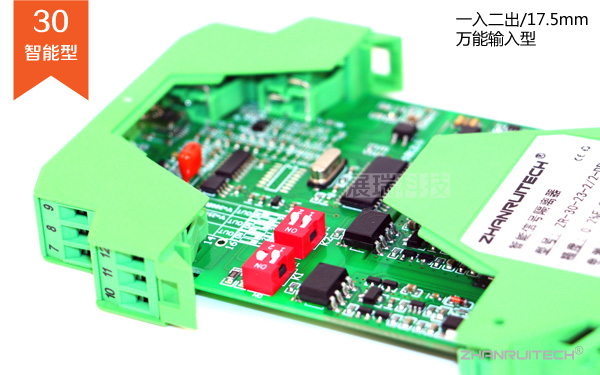

  • 智能信号隔离器_一进二出,一入二出智能信号隔离器-1
  • 智能信号隔离器_一进二出,一入二出智能信号隔离器-2
  • 智能信号隔离器_一进二出,一入二出智能信号隔离器-3
ZR-30一进一出/一入一出智能信号隔离器产品概述:

        ZR-30系列一入二出智能信号隔离器内部电路与ZR-90系列相比,得到更好的优化,选用国际知名厂家芯片/电阻/电容等器件.内部功耗降低35%,精度提高50%,典型值达到0.1%FS.电源电路采用新型磁平面隔离变压器,降低内部空间占用,解决高频信号干扰.ZR-30一进二出智能信号隔离器同样采用DIN35mm导轨安装,厚度降低为17.5mm,相比ZR-90系列22.5mm厚,密集安装时,位置横向空间减少了22%.

        ZR-30系列一入二出智能信号隔离器集温度变送器,配电器,信号隔离器与一体,用户可根据自行需要用PC8800专用手持编程器调节内部参数.本智能信号隔离器采用插拔端子接线,更方便可靠.PC8800手持编程器同样适用于展瑞科技所有带USB接口的智能信号隔离器,如ZR-20系列超薄智能信号隔离器.

ZR-30一进一出/一入一出智能信号隔离器产品参数:

通道数: 单通道输入,隔离输出双路信号;
壳体材质:阻燃材质;
安装方式:DIN35mm卡装;
接线方式:CE认证10A 插拔端子接线;
供电方式:DC22-28v独立供电;
隔离模式:光电隔离;
电源指示:绿色LED常亮;
报警指示:红色LED闪烁;(输入信号有误/接线有误.)

ZR-30一进一出/一入一出智能信号隔离器性能指标:

消耗电流

≤100mA / 24V供电,20mA输出时

输入

电流阻抗≤70
电压阻抗≥500KΩ
电流激励250μA

输出

电流0-20mA, 4-20mA RL≤500Ω
电压0-5V 1-5V RL≥350KΩ

输出精度

0.2%F.S / 典型值0.1%F.S

电源保护

反向保护

绝缘强度

1500V AC/min (电源-输入-输出之间)

绝缘电阻

≥100MΩ / 500V直流     电源.输入.输出与外壳之间

工作温度

-10~60℃

相对湿度

RH≤80%

重量

约100g

外形尺寸

114.5*99*17.5mm 深*高*宽

ZR-30一进一出/一入一出智能信号隔离器产品选型:

仪表型号





功能说明

ZR-30

□/□

        一入两出

输入信号

00~23







        见附表

1# 输出信号

1





        0~10mA

2

        4~20mA

3

        0~20mA

1V

        0~5V

2V

        1~5V

3V

        0~10V

2# 输出信号

1





        0~10mA

2





        4~20mA

3





        0~20mA

1V





        0~5V

2V





        1~5V

3V





        0~10V

供电电源

D



        24V.DC

L

        12V.DC

可选功能



P

        带24V配电输出

【选型举例】--  ZR-30-23-2/2-DP

  代表: 信号隔离器为一入二出,24V供电,万能输入(出厂4~20mA),隔离输出二路4-20mA,带DC24V配电.

ZR-30智能信号隔离器附表

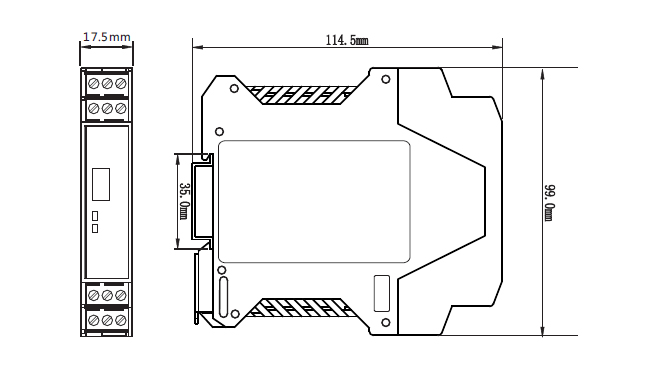

ZR-30一进一出/一入一出智能信号隔离器外形尺寸:

ZR-30智能信号隔离器外形尺寸

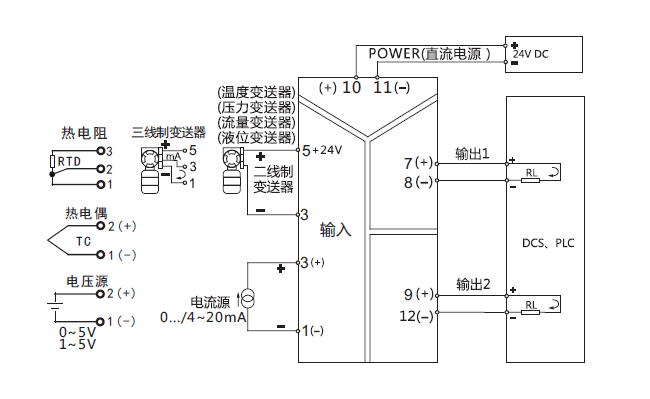

ZR-30一进一出/一入一出智能信号隔离器接线图:

ZR-30智能信号隔离器接线图
