模拟量隔离器_一入一出模拟量隔离器,4-20mA信号隔离器

文章编辑|河南郑州展瑞科技    浏览量|151

所属分类:信号隔离器

仪表型号:ZR-2000-11-12P[出厂标配]

产品用途:ZR-2000一入一出模拟量隔离器主要用于解决现场仪表模拟量信号传输干扰问题.本款模拟量隔离器能输入4-20mA及二/三制变送器,隔离输出4-20mA信号,供给PLC/DCS采集模块.ZR-2000信号隔离模块超薄12.5mm 设计,0.1%FS转换精度,抗干扰能力强,广泛适用于中大型自控系统.

咨询客服咨询技术

咨询热线:0371-56708681

模拟量隔离器_一入一出模拟量隔离器,4-20mA信号隔离器

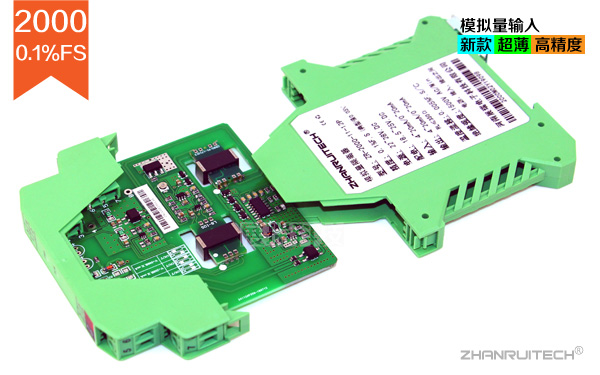

  • 模拟量隔离器_一入一出模拟量隔离器,4-20mA信号隔离器-1

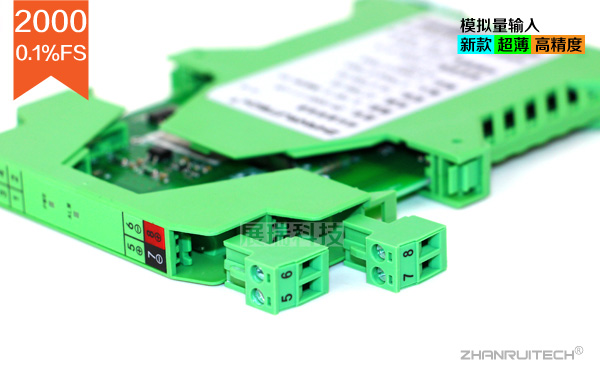

  • 模拟量隔离器_一入一出模拟量隔离器,4-20mA信号隔离器-2
  • 模拟量隔离器_一入一出模拟量隔离器,4-20mA信号隔离器-3
ZR-2000模拟量隔离器_一入一出模拟量隔离器产品概述:

        ZR-2000系列模拟量隔离器是展瑞科技全新研发的高精度产品,输出精度高达0.1%FS.全新优化的微电子电路,抗干扰能力更强,内部芯片采用台资原厂芯片,功耗低,稳定性强. 内部所有电阻均采用精密电阻,保证高可靠性,高精度转换. 自主研发的磁平面隔离电源,完美解决高频问题,且占用更小的空间,使得隔离器厚度保证在12.5mm,相比较ZR-4000系列一入二出模拟量隔离器,空间横向减少20%占有率.

ZR-2000模拟量隔离器_一入一出模拟量隔离器技术参数:

型号/通道数

  ZR-2000-11-12P  /  单通道输入.一入一出

供电电压

  DC18~28v

消耗电流

(一进一出24V供电,20mA输出时)
       ≤70mA(二线制变送器为信号)
       ≤50mA(电流源为信号)

输   入

  电流0-20mA,4-20mA;
       阻抗≤70Ω
       配电18.5~25V DC,电流<25mA  最大电流<45mA

输   出

  电流0-20mA,4-20mA;(负载电阻RL≤350Ω)
       电压0-5V,1-5V(DC直流    负载电阻RL≥350KΩ)

输出精度

  0.1%FS / 典型值0.05%FS

温度漂移

  0.005%FS/℃

响应时间

  0.5ms达到最值的90%

电源保护

  电源反向保护

绝缘强度

  1500V AC/min(电源、输出、输入之间)

绝缘电阻

  ≥100MΩ;500V (DC直流电压 电源、输入、输出与外壳之间)

重量

  约100g;(一入一出)

适用仪表

  二线制变送器 (温度变送器、压力/液位/流量变送器.)
       电流源(0-20mA,4-20mA)

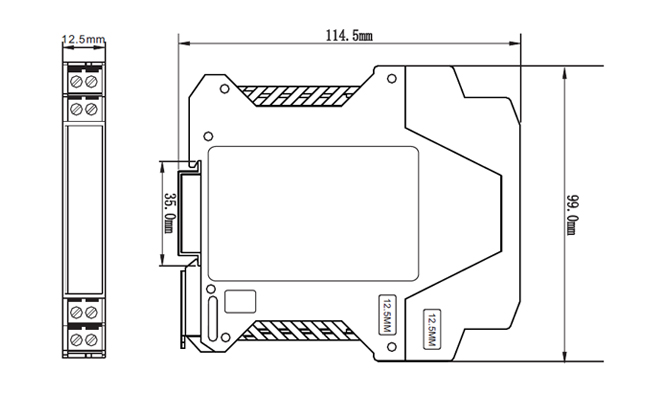

ZR-2000模拟量隔离器_一入一出模拟量隔离器外形尺寸:

ZR-2000模拟量隔离器外形尺寸

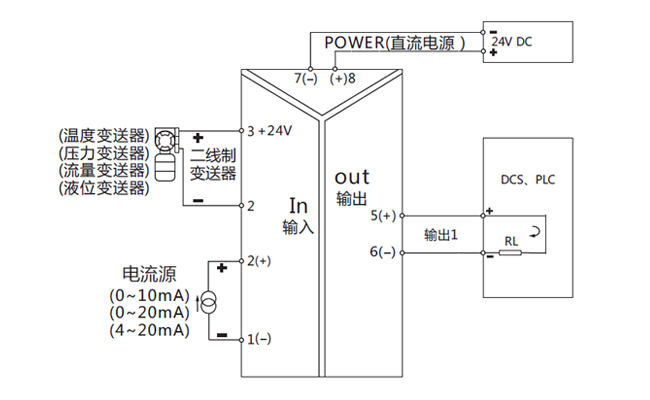

ZR-2000模拟量隔离器_一入一出模拟量隔离器接线图:

ZR-2000模拟量隔离器接线图

此文关键字:模拟量隔离器,一入一出模拟量隔离器,4-20mA信号隔离器
