4-20mA模拟量隔离模块_信号隔离器_配电器

文章编辑|河南郑州展瑞科技    浏览量|1043

所属分类:信号隔离器

仪表型号:ZR-4000-12-12P[出厂标配]

产品用途:ZR4000信号隔离器是展瑞科技全新研发的新品,专为模拟量输入而生,支持电流源4~20mA信号输入及二线制变送器。产品精度高达0.1%FS,纯数字化电路,更好的抗干扰性,为您解决现场仪表信号传输干扰问题,广泛适用于PLC/DCS等工业自动化控制领域。

咨询客服咨询技术

咨询热线:0371-56708681

4-20mA模拟量隔离模块_信号隔离器_配电器
  • 4-20mA模拟量隔离模块_信号隔离器_配电器-1
  • 4-20mA模拟量隔离模块_信号隔离器_配电器-2
  • 4-20mA模拟量隔离模块_信号隔离器_配电器-3
ZR4000模拟量隔离模块_信号隔离器_配电器概述:

      ZR4000系列模拟量隔离器,产品标配24V馈电,也称之为配电器,其作用是给现场二线制变送器、电流源提供隔离电源,同时将变送器产生的4-20mA电流信号隔离输出。该产品为有源型,需要独立供电,电源-输入-输出三端相互隔离。

ZR4000模拟量隔离模块_信号隔离器_配电器主要技术参数:
型号/通 道 数  ZR-4000-12-12P  /  单通道输入.一入二出
供电电压  DC18~28v
消耗电流(一进两出24V供电,20mA输出时)
  ≤70mA(二线制变送器为信号)
  ≤50mA(电流源为信号)
输       入  电流0-20mA,4-20mA;
  阻抗≤70Ω
  配电18.5~25V DC,电流<25mA  最大电流<45mA
输       出

  电流0-20mA,4-20mA;(负载电阻RL≤350Ω)
  电压0-5V,1-5V(DC直流 负载电阻RL≥350KΩ)

输出精度  0.1%FS / 典型值0.05%FS
温度漂移  0.005%FS/℃
响应时间  0.5ms达到最值的90%
电源保护  电源反向保护
绝缘强度  1500V AC/min(电源、输出、输入之间)
绝缘电阻  ≥100MΩ;500V (DC直流电压 电源、输入、输出与外壳之间)
重       量  约100g;(一入二出)
适用仪表  二线制变送器 (温度变送器、压力/液位/流量变送器.)
  电流源(0-20mA,4-20mA)
ZR4000模拟量输入模块_信号隔离器_配电器使用环境:

1.周围环境中不得有强烈振动,冲击以及大电流和火花等电磁感应影响,空气中不含有对铬、镍、银镀层起腐蚀作用的介质,应不含有易燃、易爆的物质。

2.连续工作温度:-40~60℃。

3.贮存温度:-40~80℃,相对湿度:10%~90%RH。

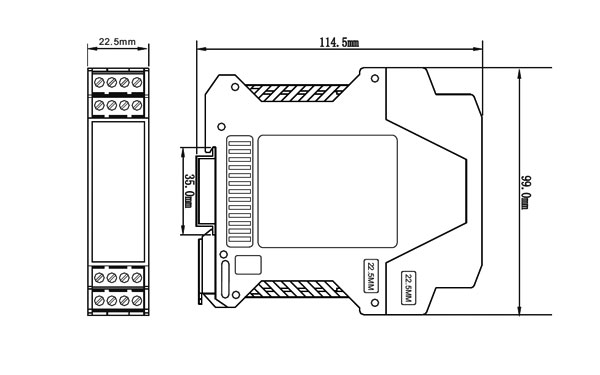

ZR4000模拟量隔离模块_信号隔离器_配电器外形尺寸图:

ZR4000模拟量输入隔离模块外形尺寸图

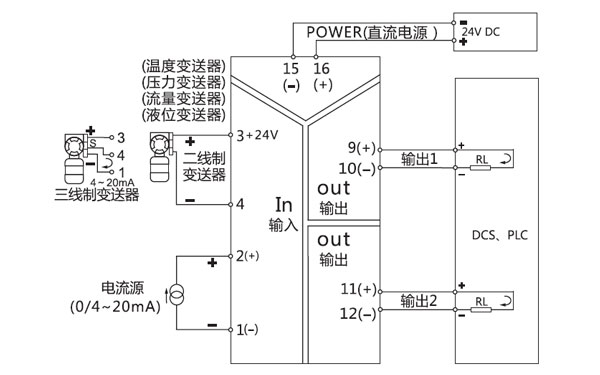

ZR4000模模拟量隔离模块_信号隔离器_配电器接线图:

ZR4000模拟量输入隔离模块接线图

注:本款模拟量隔离模块额定供电电压为DC24v,禁止使用220V供电.


        展瑞科技专注研发信号隔离器产品10余载,如您需更详细了解ZR4000款模拟量隔离模块,请点击下载ZR4000模拟量隔离模块选型样本,或致电展瑞全国服务热线:0371-56708681.
