二进二出,二入二出信号隔离器_信号隔离模块

文章编辑|河南郑州展瑞科技    浏览量|1488

所属分类:信号隔离器

仪表型号:ZR-80-23/23-2/2-DP[出厂标配]

产品用途:展瑞科技ZR8000系列双通道信号隔离器为二进二出信号隔离器,具备万能信号输入(支持变送器/热电阻/热电偶/电流/电压等信号),隔离输出4-20mA信号;二入二出信号隔离模块采用DIN35mm导轨进行卡装,安装方便;ZR8000二入二出信号隔离器模块内部全新优化的数字电路,加持进口高端芯片,先进的SMT工艺,输出精度高,工作十分可靠和稳定,适合PLC/DCS控制柜系统集成安装。

咨询客服咨询技术

咨询热线:0371-56708681

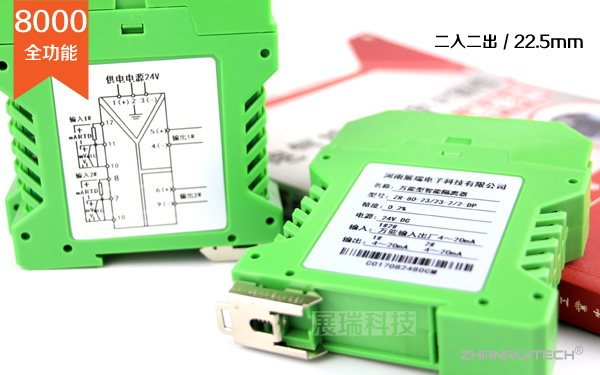

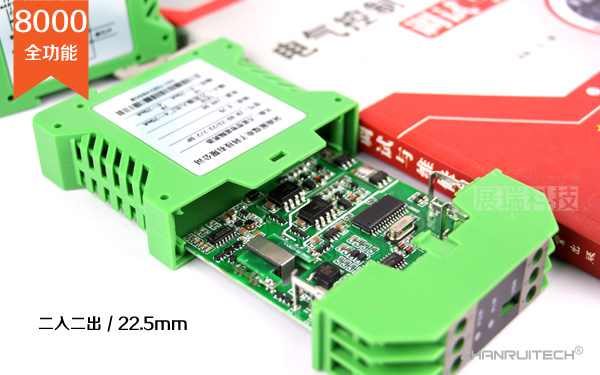

二进二出,二入二出信号隔离器_信号隔离模块
  • 二进二出,二入二出信号隔离器_信号隔离模块-1
  • 二进二出,二入二出信号隔离器_信号隔离模块-2
  • 二进二出,二入二出信号隔离器_信号隔离模块-3
ZR8000二进二出,二入二出信号隔离器概述:

     ZR8000二进二出信号隔离器是卡装式仪表(外观为通用系列22.5mm厚小绿型),性能优良、高精度的隔离模块。它具有体积小,重量轻、使用方便等优点,模块采用国际标准DIN35mm导轨安装,对现场信号隔离输出传递给显示、记录或二次调节单元。它可以与单元组合仪表及DCS、PLC等系统配套使用,在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

     ZR8000二入二出信号隔离器模块,集成智能温度变送器、隔离器、配电器于一体,输入1-输出1-输入2-输出2-电源,五者相互隔离,通过软件的非线性修正,输入输出进行高线性转换。

     8000二进二出信号隔离模块是万能输入型产品,两个通道分别支持最多22种分度值信号的输入,用户可通过PC8800专用编程器进行内部的参数的自由设定。(PC8800编程器也适用于ZR9000型一入一出信号隔离器

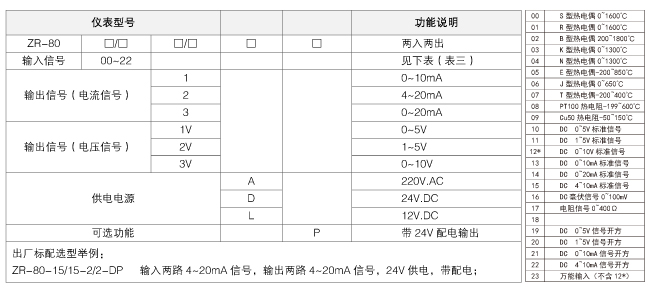

二进二出,二入二出信号隔离器_信号隔离模块选型表:

ZR8000选型表

二进二出,二入二出信号隔离器_信号隔离模块主要技术参数:
精度±0.2%FS绝缘强度输入、输出和电源之间,AC1500V/分钟仪表特点:
1.输入、输出电源之间相互隔离;2.输入过流保护;3.动态响应时间小于0.1S;
线性±0.1%FS绝缘电阻输入输出和电源之间,100MΩ(DC500V)
负载电阻250~750Ω消耗功率≤0.5W(1路)
温度系数<100PPM/℃电源DC24V±10%
响应时间<0.1S工作温度-20~60℃

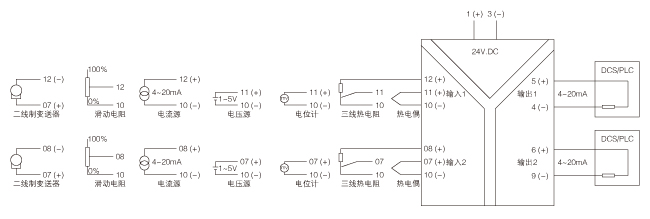

二进二出,二入二出信号隔离器_信号隔离模块接线图:

ZR8000接线图

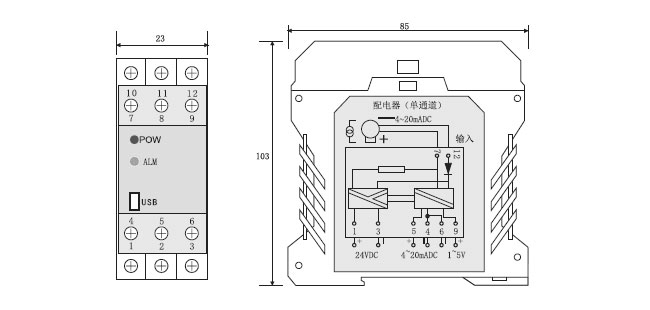

二进二出,二入二出信号隔离器_信号隔离模块外形尺寸图:

ZR8000尺寸图

产品订购须知:

    尊敬的客户,当您在订购展瑞科技ZR8000信号隔离器,请与展瑞客服人员说明两进两出信号隔离器,两路输入、两路输出分别是什么信号,我们出厂为您设置好参数,方便您能安装即可使用我们的信号隔离器产品;

    若输入/输出为电压形式,如0~5V、0~10V,请与我们说明,因电压型隔离器内部程序电路不一样;

    两进两出信号隔离器出厂标配:DC24V供电,两路4~20mA输入,两路4~20mA输出,带两路24V馈电;

此文关键字:二进二出信号隔离器,二入二出信号隔离器,信号隔离模块
