ZR-2000-11-12P模拟量隔离器解决干扰问题

展瑞科技专注仪表10余载 服务客户千万家｜仪表咨询热线：0371-56708681

【文章摘要】ZR-2000-11-12P模拟量隔离器采用DC24v供电,输入输出4~20mA,精度高,稳定性好.通过断开回路,可以完美解决地环流干扰问题.展瑞科技专业生产信号隔离器厂家,持术支持:0371-56708681.

模拟量是指变量在一定范围连续变化的量；也就是在一定范围(定义域)内可以取任意值(在值域内)。模拟量隔离器通常为输入4~20mA直流电流信号，通过光电隔离器输出对应的4~20mA信号，来解决现场仪表信号的干扰。工控现场通常干扰有以下几种：1、地环流干扰；2、环境干扰；3、人为的干扰。

本文着重介绍什么是地环流干扰、如何解决地环流干扰。地环流干扰的产生通常在工业生产过程中实现监视和控制需要用到各种自动化仪表、控制系统和执行机构，他们之间的信号传输既有微弱到毫伏级、毫安级的小信号;又有几十伏，数千伏、数百安培的大信号;既有低频直流信号，也有高频脉冲信号等等，构成系统后往往发现在仪表和设备之间传输相互干扰，造成系统不稳定甚至误操作，出现这种情况除了每个仪器、设备本身的性能原因如抗电磁干扰影响，还有一个十分重要的原因就是各种仪器设备根据要求和目的都需要接地,例如为了安全，机壳需要接大地;为了使电路正常工作，系统需要有公共参考点;为了抑制干扰加屏蔽罩，屏蔽罩也需要接地，但是由于仪表和设备之间的参考点之间存在电势差(也就是各设备的共地点不同)因而形成“地环流”、“接地环流”问题是在系统处理信号过程中必须解决的问题。
如何解决这个地环干扰呢，1、所有现场设备不接地，显然这是不可能的；2、使每下设备接地点的电势相同，这个现实中也不好实现；3、加装信号隔离器，如ZR-2000系列模拟量隔离器。

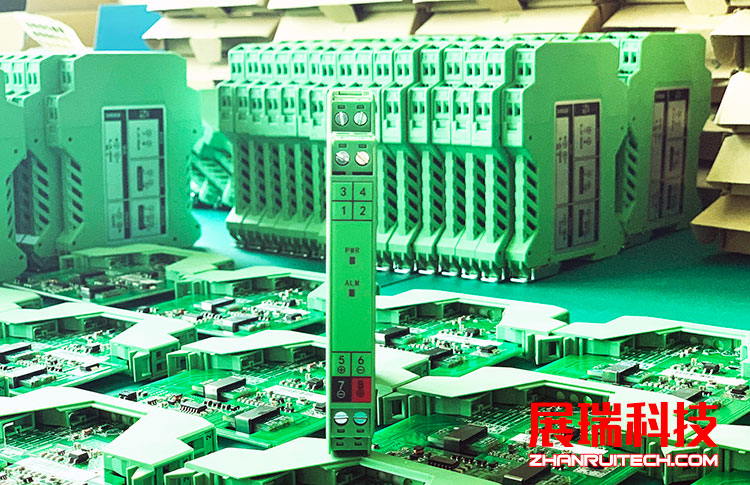

在每一个仪表的回路中加装ZR-2000-11-12P模拟量隔离器来断开环路，同时又不影响过程信号的输出，从而彻底的解决环路干扰问题。ZR-2000-11-12P模拟量隔离器采用DC24V独立供电，输入-输出-电源三者相互隔离，±0.1%F.S精度高，稳定性好。下图为展瑞科技ZR-2000系列一入一出模拟量隔离器产品生产实拍图。

ZR-2000-11-12P模拟量隔离器
