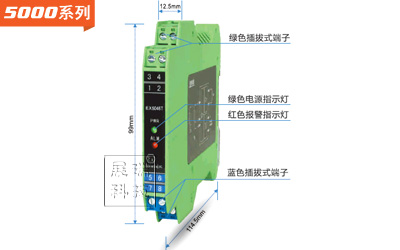

隔离式安全栅_电流输入安全栅_电流输出安全栅

文章编辑|河南郑州展瑞科技    浏览量|998

所属分类:信号隔离器

仪表型号:ZR-50-15/15-2/2-DP

产品用途:ZR-5000系列隔离式电流输入安全栅,将来自危险区的电流信号转换成电压、电流、RS485信号或开关量信号,隔离传送到安全区,该产品需独立供电,输入/输出/电源三隔离,也可用在电流信号输出设备。

咨询客服咨询技术

咨询热线:0371-56708681

隔离式安全栅_电流输入安全栅_电流输出安全栅
  • 隔离式安全栅_电流输入安全栅_电流输出安全栅-1
  • 隔离式安全栅_电流输入安全栅_电流输出安全栅-2
  • 隔离式安全栅_电流输入安全栅_电流输出安全栅-3
  • 隔离式安全栅_电流输入安全栅_电流输出安全栅-4
  • 隔离式安全栅_电流输入安全栅_电流输出安全栅-5
  • 隔离式安全栅_电流输入安全栅_电流输出安全栅-6
隔离式安全栅,电流输入安全栅特性:

       ZR5000系列电流输入检测端隔离式安全栅,给,险区的变送器提供隔离电源,同,将变送器或者电流源产生的电流信号从危险侧隔离传送到安全栅,该,品需要独立供电,电,、输入、输出三端互相隔离;

隔离式安全栅,电流输入安全栅主要技术参数:

 供电电压:18~35V;
 电源保护:反接保护、过流保护;
 消耗电流(24V供电,20mA输出时):≤42mA;
 危险侧:
 输入电流:4~20mA;
 输入阻抗:≤100欧;
 配电电压:≤28V(无负载)
 ≥16V(电流20mA时)
 安全侧:
 输出电流:4~20mA;
 负载电阻:RL≤550欧;
 传输隔离特性:
 传输精度:0.1%F.S;
 温度漂移:0.005%F.S;
 响应时间:0.5ms;
 隔离强度:2.5KV AC(本安端与本非本安端,测试时间1分钟,漏电流≤1mA,湿度≤70%;)
 2.5KV AC(输出端与电源端:50Hz,测试时间1分钟,漏电流≤1mA,湿度≤70%;)
 使用环境:-20~60℃;
 电磁兼容性:符合IEC61000-4;
 连接的现场设备及所处区域:
 二线制、三线制变送器、电流源;
 0区、1区、2区、ⅡA、ⅡB、ⅡC,T4~T6危险区;

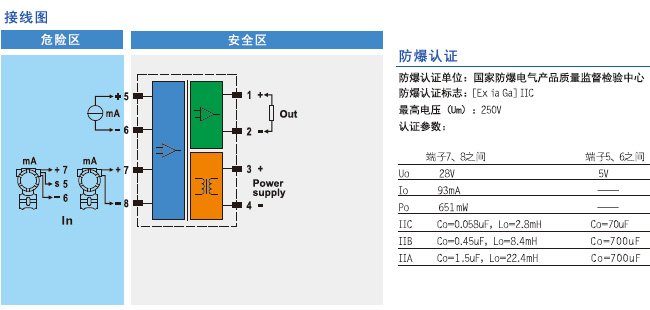

隔离式安全栅,电流输入安全栅接线图:

安全栅接线图

订货注意事项:

    1. 请注明输入检测端隔离,还是输出操作端隔离;

    2. 请注明隔离式安全栅是一进一出,一进两出,两进两出;

    3. 请注明是独立供电,还是输出端供电;
