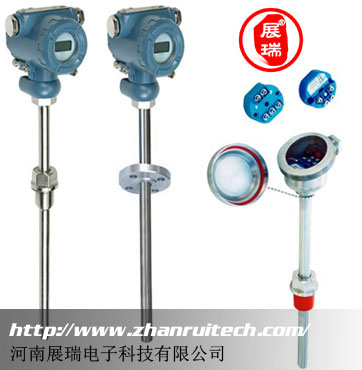

【文章摘要】河南展瑞二线制温度变送器有二线制,三线制的,智能两线制温度变送器输入PT100感温元件,输出4-20MA,一体化安装,数字显示,能提供远距离传输,产品服务热线:0371-56708681!
河南展瑞智能两线制温度变送器主要功能及技术参数:
●输入:感温元件分度号Pt-100等;
●测量范围:·-200℃~600℃范围内任选·最小量程:30℃·普通导线三线或双线联接;
●输出:·4~20mA/两线制·与被测温度成线性·输出限制(输入端开路时):小于40mA;
●供电:·空载工作电压12V/DC·最高工作电压40V/DC·推荐工作电压15~35V/DC·内设电压极性反接保护;
●负载:·负载阻值0~1400Ω·最大负载电阻(含传输线内阻):Rmax=(V-12)/0.02 (V为供电电压);
●变送精度:·基本误差(包括非线性误差、迟滞回差、调整分辨率和短期稳定性)0.1%~0.5% ·环境温度附加误差0.01%/℃~0.05%/℃ ·电源电压变化附加误差0.05%/10V ·负载变化附加误差0.05%/500Ω;
●数字显示(选项):·31/2位带符号八段液晶显示·显示字高17.2mm·显示分辨率:最低位±1个字·显示屏安装角度任意;
●工作环境:·环境温度-20℃~80℃,数显型-10℃~60℃·环境湿度≤95%;
●电气连接:·两线制压紧螺钉接线端子·电缆密封出线直径Φ6~Φ8mm·电缆护管外径Φ15mm,数显型Φ10mm;
河南展瑞智能两线制温度变送器产品特点:
河南展瑞一体化温度变送器采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场环境安装使用。现场安装在热电偶、热电阻的接线盒内使用,直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的偿导线费用,又提高了信号远距离传输过程中的抗干扰能力;热电偶变送器具有冷端温度自动补偿功能;精度高、功耗低,使用环境温度范围宽,工作稳定可靠;河南展瑞一体化温度变送器适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用;一体化温度变送器智能温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能;智能温度变送器可按用户实际需要调整变送器的显示方向,并显示变送器所测的介质温度、传感器值的变一体化温度变送器化、输出电流和百分比例;
◆河南展瑞一体化温度变送器工作原理 :
热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大,放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出,LED显示的温度变送器用三线制方式输出。
河南展瑞产品服务热线:0371-56708681,技术支持:13525518669;
