【新乡区】浮筒液位变送器原理与校定

展瑞科技专注仪表10余载 服务客户千万家|仪表咨询热线:0371-56708681

【文章摘要】展瑞科技河南新乡销售部主营浮筒液位变送器,法兰液位变送器,卫生式液位变送器,杆式液位变送器,品种多,规格全,欢迎您来选购;新乡浮筒液位变送器通过浮力的变化,差动的原理使得转换器输出4-20mA的电流信号,供二次仪表使用;展瑞科技服务热线:0371-56708681,免费技术支持:13525518669(王瑞丰);

浮筒液位变送器

浮筒液位变送器由于其结构简单、工作可靠、维修方便,既可测导电介质的液位,也可测非导电介质的液位,因此在化工、石油等工业方面得到了广泛的应用。但基于浮筒液位变送器的工作原理,要求被测介质的密度在整个工艺流程中保持不变,否则将给仪表带来误差。为此,我们在UTD-22型浮筒液位变送器的基础上加了一套密度补偿装置,解决了被测介质因密度变化而而引起的仪表误差间题。经有关单位使用,效果较好。,

一、浮筒液位变送器工作原理
 1.UTD-22型浮筒液位变送器的工作原理

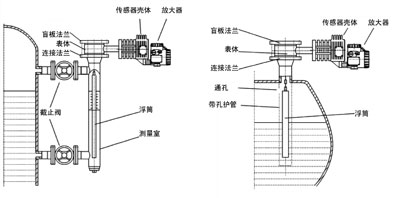

    工作原理如图一所示:容器中被测介质的液位变化引起液体对浮筒所产生的浮力变化,此浮力的变化使测量弹簧产生变形直到与它平衡为止。而位于差动变压器内铁芯的位移与测量弹簧所产生的变形量相等。因此液位的变化即改变了铁芯与差动变压器的相对位置,使差动变压器输出一定的交流毫伏信号传送到转换器。转换器输出0~10mA.DC信号供指示、记录仪表使用。由于差动变压器输出的差动交流毫伏信号与差动变压器内的铁芯位移成正比,转换器线路设计成使差动交流毫伏信号与输出的0~10mA·DC信号成正比。

二、浮筒液位变送器仪表的标定

    配制各种不同密度的被测介质需花费大量的人力物力,为此采用模拟办法进行标定。
 1.对液位传感器
 根据式(l),在浮筒尺寸、被测介质最大密度、被测介质最大液位变化范围已定的条件下,计算出被测介质在最大密度、最高液位时对浮筒产生的最大浮力F1max0。用天平称一重量W1-1等于F1max3,称另一重量W1-2等于浮筒的重量减去重量W1-1。用W1-1,加W1-2代替浮筒,当把W1-1、W1-2均挂在传感器上,表示被测液位在“零”位,当只挂上W1-2,表示被测液位在“满”位,如果再称10个W1-1/10,则每一个重量表示液位变化为最大变化的100%。
 2.对密度补偿装置
 同样根据式(1),在浮筒尺寸、最大密度已定的条件下,计算出被测介质在最大密度下对浮筒产生的最大浮力F2max0用天平称一重量W2-1等于F2max3称另一重量W2-2等于浮筒的重量减去重量W2-1。同样用W2-1加W2-2代替密度补偿装置的浮筒,当把W2-1和W2-2均挂上时,表示密度为“零”,当只挂上W2-2时,表示被测介质密度为最大值。再称十个W2-1/10重量,则每一个重量表示密度变化为最大密度的10%。
 3.与转换器配套的调整

    在液位传感器上,不挂浮筒,分别挂上重量W1-1加W1-2及W1-2,调节其转换器.使输出电流I:分别为。及10mA.DC。
 在密度补偿装置上,不挂浮筒,分别挂上重量W2-1加W2-2及W2-2,调节其转换器,使输出电流12分别为。及10mA.DC。把I1和I2输入到除法器,保持I2为10mA.DC不变,使I1分别为0及10mA.DC,调整除法器的输出电流I,使其分别为0及10mA.DC。I即为不受密度影响的被测液位指示值。而I2即为被测介质密度的指示值。

 了解更多浮筒液位变送器请访问河南展瑞科技品牌网站或致电展瑞科技服务热线:0371-56708681,展瑞科技免费技术支持:13525518669(王瑞丰);

编辑|zhanruitech    来源|展瑞科技    时间|2014-7-22
