压力变送器如何控制气动调节阀?

展瑞科技专注仪表10余载 服务客户千万家|仪表咨询热线:0371-56708681

【文章摘要】压力变送器在工业自动化控制中,经常用于现场压力的监测与控制,如何通过压力变送器反馈的信号调节气动调节阀,请看小编给你总结的由展瑞科技压力变送器工程师提供的方案;展瑞科技全国服务热线:0371-56708681!

    现在工控行业气动产品越来越少了,只有气动调节阀还大量使用,气动变送器和气动测量仪表现在只有很少的一些在特殊情况比如高温情况下才使用,而现在机会所有的控制器都是电信号的仪表了,大部分都是集成度很高的控制系统,这样的情况下现场使用的气动传感器的信号是无法被控制系统所接受和处理的,这就需要一个转换仪表,把现场的气动标准信号在转换为电信号,这个一般叫做压力变送器,同样控制室内输出的控制电信号也要在现场通过一个仪表把其转换为气信号才能被气动调节阀所接受,我们通常叫做电气转换器、电气阀门定位器。

方法一:
 比如你厂在一些高温介质测量中曾经使用过气动靶式流量计,其输出的就是20—100KPa的气动信号,这样的信号在经过压力变送器变成4—20mA的电流信号,然后传送到控制室的DCS,其处理输出的调节阀的4—20mA信号通过电缆传输到现场气动调节阀侧,通过安装在调节阀上的电气转换器活电气阀门定位器转换为气动信号在控制气动调节阀的动作。

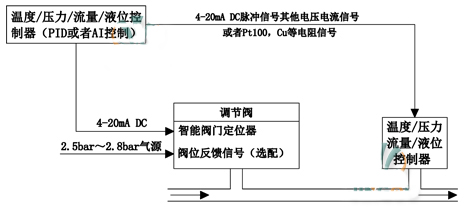

压力变送器经DCS系统调节图

方法二:

      通过PID调节器来调节。其实与电信号一样,只是在调节阀的定位器那选用气动定位器,把调节器输出地控制信号(低压力的kPa级别)转换成能驱动阀门的高压力信号(MPa级别)。

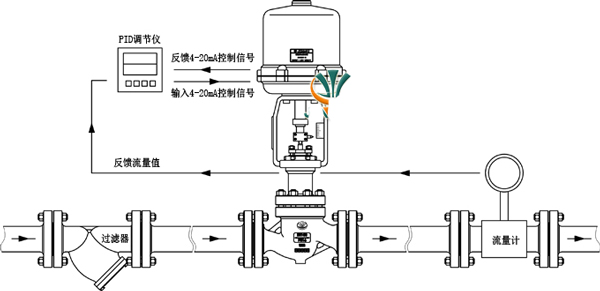

压力变送器经PID调节器调节图

    河南郑州展瑞科技专业生产压力变送器,为您提供压力变送器现场技术服务,服务热线:0371-56708681!

编辑|zhanruitech    来源|展瑞科技    时间|2016-3-4

此文关键字:压力变送器,压力变送器控制
