无源信号隔离器_直流信号隔离器_电流信号隔离器

文章编辑|河南郑州展瑞科技    浏览量|556

所属分类:信号隔离器

仪表型号:ZR-15P-1-33

产品用途:ZR-15系列无源直流信号隔离器输入输出信号均为直流电流信号,电路由输入端获取电源能量,无需外部额外供电源,就能把输入信号隔离变送到输出端。产品设有一路输入一路输出(单通道),两路输入两路输出(双通道)。

咨询客服咨询技术

咨询热线:0371-56708681

无源信号隔离器_直流信号隔离器_电流信号隔离器

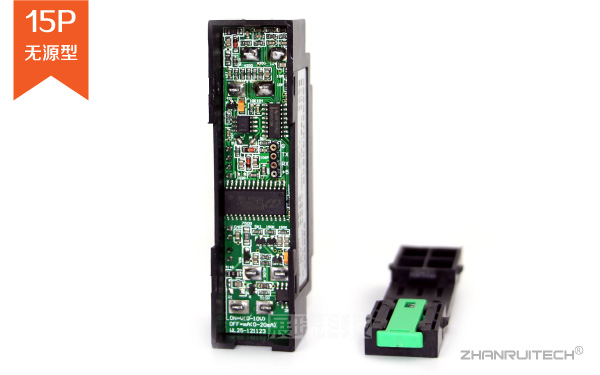

  • 无源信号隔离器_直流信号隔离器_电流信号隔离器-1
  • 无源信号隔离器_直流信号隔离器_电流信号隔离器-2
ZR-15无源信号隔离器概述:

      ZR-15无源信号隔离器为无源直流电流型信号隔离器,其输入输出信号均为直流电流信号,电路由输入端获取电源能量,把输入信号变送到输出端,电路设一路输入一路输出(单通道),一路输入两路输出(单通道),两路输入两路输出(双通道);无源直流型输入信号为直流电流信号(0~10mA.DC、0~20mADC、4~20mA.DC),电路由输入信号端获取电能,输出为(0~10mA.DC、0~20mA.DC、4~20mA.DC)两线制接口。

     无源直流信号隔离器无需外供电源即可将输入电流信号按1:1隔离输出相对应的电流信号,具有隔离电路的所有特性;ZR-15无源信号隔离器具有体积小,适合密集安装,隔离性能高,性能稳定,输入压降极小等特点。

ZR-15无源信号隔离器(电流型)主要技术参数:

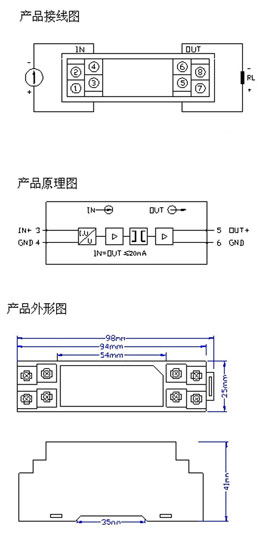

输入范围0-10mA/0-20mA/4-20mA接线图/原理/外形尺寸
输出范围0-10mA/0-20mA/4-20mAZR15无源直流信号隔离器接线原理图
输入阻抗电流型≤100欧
输出负载电阻0-300欧
精度±0.2%FS
温度系数<50PPM/℃
环境温度-10℃~60℃
绝缘电阻≥100MΩ(500VDC)
绝缘强度输入输出1500V AC/分钟
ZR-15无源信号隔离器(电流型)安装与使用:

环境温度:-10~60℃;

环境湿度:0~85% RH;

外壳:耐高温阻燃性工程塑料;

安装形式:DIN导轨安装,导轨尺寸为标准35mm;

储存温度:-25~85℃;

重量:120g;

此文关键字:无源信号隔离器,直流信号隔离器,电流信号隔离器
