远传磁翻板液位计_防爆磁翻板液位计

文章编辑|河南郑州展瑞科技    浏览量|329

所属分类:智能变送器

仪表型号:ZR-UHZ-Y

产品用途:ZR-UHZ-Y远传磁翻板液位计是基本型与远传变送器两部分的组合即可实现信号远传、液位报警及控制功能。UHZ型磁翻板液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点,使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。

咨询客服咨询技术

咨询热线:0371-56708681

远传磁翻板液位计_防爆磁翻板液位计
  • 远传磁翻板液位计_防爆磁翻板液位计-1
防爆远传磁翻板液位计概述:

    河南郑州生产的ZR-UHZ-Y系列远传磁翻板液位计的电信号由基本型与液位远传装置的组合实现。液位远传装置由UR型电阻传感器和UB型R/I转换模块组成,该变送器的传感器以捆绑的形式固定在UHZ型磁翻板液位计的主导管外侧,使其处于液位计同一磁耦合系统中。当磁性浮子随液位上下移动时,对应液位位置的干簧管受浮子内磁场的作用吸合,电阻链阻值发生变化,通过转换模块将变化的电阻信号转换成二线制4~20mADC标准信号输出,该信号可方便地与电动III型仪表、显示仪配套使用,亦可与光柱指示、数字显示调节报警仪配套使用,从而达到远传磁翻板液位计进行显示、控制、调节和报警的目的。

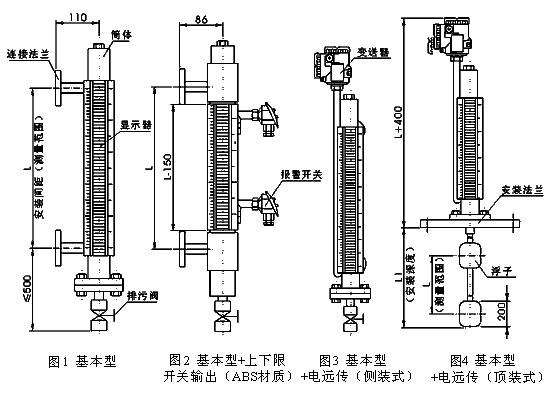

远传磁翻板液位计原理图:

远传磁翻板液位计原理图

防爆远传磁翻板液位计技术参数:

A.基本型

测量范围:300~15000mm测量精度:±5.0mm,±10mm

工作温度:-40~250℃ (ABS PP-R,PVC:-40~80℃)

          特殊型可达450℃

工作压力:≤2.5MPa(2.5MPa以上可另行设汁)

          防腐型≤0.6MPa

介质粘度:≤1st(10-4m2/s)

介质密度:≥450kg/m3
介质密度差:≥ 150kg/m3排污接口:ZG1/2“(内)

环境振动:频率≤25Hz,振幅≤0.5mm

跟随速度:≤0.08m/s

接液材质:

    不锈钢(1Cr18Ni9Ti,316,316L)

    PVC塑料(聚氯乙烯),PP-R,ABS

    不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,)

连接过程:

    侧装式 HG20592-97DN25 PN4.0(或用户指定)

    顶装式 HG20592-97DN100 PN1.6(或用户指定)
         夹套法兰 HG20592-97 DN15 PN1.6(或用户指定)

B. 远传装置

输出信号:4~20mA负载阻抗:350Ω(24VDC时)
供电电源:18~30VDC(额定24VDC)环境温度:-40~80℃
相对湿度:≤90%RH 功 耗:0.5W
本安型:ibIICT4 隔爆型:dIIBT4

    尊敬的准客户,当您确定购买河南郑州展瑞科技远传型磁翻板液位计产品,有不懂的地方,欢迎致电展瑞科技服务热线:0371-56708681,我们可以免费给您寄送磁翻板液位计选型样本,免费技术支持:13525518669(王瑞丰);

此文关键字:远传磁翻板液位计,郑州磁翻板液位计,防爆磁翻板液位计
