顶装式磁翻板液位计_底装式磁翻板液位计

文章编辑|河南郑州展瑞科技    浏览量|296

所属分类:智能变送器

仪表型号:ZR-UHZ-D

产品用途:ZR-UHZ-D顶装式磁翻板液位计适用于低温到高温,真空到高压等各种环境,是石油、化工等工业部门的理想液位测量产品。根据在容器中安装位置的不同,提供顶装和底部安装两种形式。根据工作介质不同,提供不锈钢和ABS、PP-R工程塑料三种材质,其中ABS、PP-R材质适用于酸、碱等腐蚀性介质。

咨询客服咨询技术

咨询热线:0371-56708681

顶装式磁翻板液位计_底装式磁翻板液位计
  • 顶装式磁翻板液位计_底装式磁翻板液位计-1
顶装式磁翻板液位计概述:

    ZR-UHZ-D顶装式磁翻板液位计由本体(由上、下导管组成)、翻板箱(由红、白双色磁性小翻板组成)、浮子(由磁体、顶杆、浮筒组成)以及液位变送器等组成,其结构如图所示。工作原理为:容器内的浮筒(按不同介质和压力针对研制),在下导管中随液面高度的变化而上下浮动并通过顶杆使磁体在上导管内上下移动,促使本体外的翻板翻动并用红、白颜色来指示液面高度,同时液位变送器将液位信号传送至控制中心进行液位指示和控制,也可通过计算机进行集中监控。

顶装式磁翻板液位计构成及原理:

 1、基本型
 根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的永久磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
   2、电远传
 在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
    3、上下限开关输出
 在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。

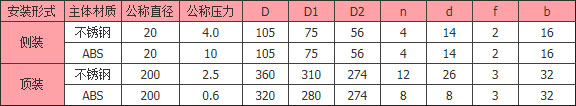

顶装式磁翻板液位计法兰选型(图):

磁翻板液位计法兰选型图

选用须知:
 1、 防腐型公称压力≤1.0MPa。
 2、 液位计有一定盲区,故在读取液位高度时应加上盲区值补偿(本厂液位计出厂时,标尺刻度零位已迁移 到实际值)。
 3、 液位计测量范围不超过5米,否则影响液位计的稳定可靠、牢度等。
 4、 安装连接法兰,本液位计出厂的常用突面尺寸参考(HG21592-97)制造。

安装使用和维护:
 1、 液位计护导管和主体导管必须保持垂直
 2、 连杆不能弯曲,必须挺直插入
 3、 安装完毕后,需对显示器的翻柱用磁钢引导一次使零位以上显示白色,零以下显示红色。
 1、 液位计护导管和主体导管必须保持垂直
 2、 连杆不能弯曲,必须挺直插入
 3、 安装完毕后,需对显示器的翻柱用磁钢引导一次使零位以上显示白色,零以下显示红色。
 -----------------------------------------------------------------------------------------------

    河南展瑞科技河郑州运营中心专业生产侧装式磁翻板液位计, 顶装式磁翻板液位计,液位变送器;展瑞科技服务热线:0371-56708681,免费技术支持:13525518669(王瑞丰).

此文关键字:顶装式磁翻板液位计,
