工业级阀门的定义与分类

展瑞科技专注仪表10余载 服务客户千万家|仪表咨询热线:0371-56708681

【文章摘要】压力变送器,差压变送器,液位变送器工业安装时常常要和阀门配套使用,此文小编摘自网络上阀门的定义与分类来与大家分享;展瑞科技专业生产压力/差压/液位变送器产品,全国服务热线:0371-56708681,技术支持:13525518669!

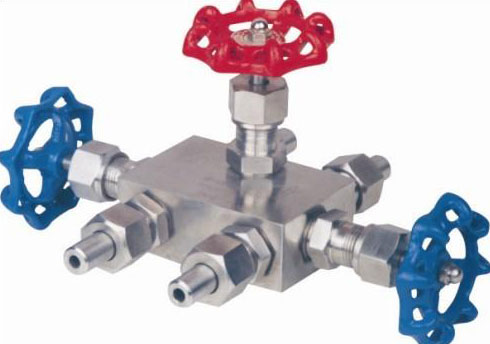

工业的生产使用中,常常要选配一些阀门来与压力变送器差压变送器液位变送器等仪表配套使用,展瑞科技小编来与您分享一下阀门的定义与分类。工业阀门_三阀组

一、 阀门的定义:

-------------------------------------------------------------------------------

    “阀”的定义是在流体系统中,用来控制流体的方向、压力、流量的装置。阀门是使配管和设备内的介质(液体、气体、粉末)流动或停止、并能控制其流量的装置。

二、根据启闭阀门的作用不同,阀门的分类方法很多,这里介绍下列几种。

------------------------------------------------------------------------------------------------------------------

    1. 按作用和用途分类

    (1) 截断阀:截断阀又称闭路阀,其作用是接通或截断管路中的介质。截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。

    (2) 止回阀:止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。

    (3) 安全阀:安全阀类的作用是防止管路或装置中的介质压力超过规定数值,从而达到安全保护的目的。

    (4) 调节阀:调节阀类包括调节阀、节流阀和减压阀,其作用是调节介质的压力、流量等叁数。

    (5) 分流阀:分流阀类包括各种分配阀和疏水阀等,其作用是分配、分离或混合管路中的介质。

    2. 按公称压力分类

    (1) 真空阀:指工作压力低于标准大气压的阀门。

    (2) 低压阀:指公称压力PN ≤1.6Mpa 的阀门。

    (3) 中压阀:指公称压力PN 为2.5、4.0、6.4Mpa的阀门。

    (4) 高压阀:指工称压力PN 为10~80Mpa的阀门。

    (5) 超高压阀:指公称压力 PN≥100Mpa的阀门。

    3. 按工作温度分类

    (1) 超低温阀:用于介质工作温度 t<-100℃的阀门。

    (2) 低温阀:用于介质工作温度-100℃≤t≤-40℃的阀门。

    (3) 常温阀:用于介质工作温度-40℃≤t≤120℃的阀门。

    (4) 中温阀:用于介质工作温度120℃

    (5) 高温阀:用于介质工作温度t>450℃的阀门。

    4. 按驱动方式分类

    (1) 自动阀是指不需要外力驱动,而是依靠介质自身的能量来使阀门动作的阀门。如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

    (2) 动力驱动阀:动力驱动阀可以利用各种动力源进行驱动。

        电动阀:借助电力驱动的阀门。

        气动阀:借助压缩空气驱动的阀门。

        液动阀:借助油等液体压力驱动的阀门。

     此外还有以上几种驱动方式的组合,如气-电动阀等。

    (3) 手动阀:手动阀借助手轮、手柄、杠杆、链轮,由人力来操纵阀门动作。当阀门启闭力矩较大时,可在手轮和阀杆之间设置此轮或蜗轮减速器。必要时,也可以利用万向接头及传动轴进行远距离操作。

  综上所述,阀门分类方法是很多的,但主要是按其在管路中所起的作用进行分类。工业和民用工程中的通用阀门可分成11类,即闸阀、截止阀、旋塞阀、球阀、蝶阀、 隔 膜阀、止回阀、节流阀、安全阀、减压阀和疏水阀。其他特殊阀门,如仪表用阀、液压控制管路系统用阀,各种化工机械设备本体用阀等,均不在本书介绍范围以内。

    5. 按公称通径分类

    (1)小通径阀门:公称通径DN≤40mm的阀门。

    (2)中通径阀门:公称通径DN为50~300mm的阀门。

    (3)大通径阀门:公称阀门DN为350~1200mm的阀门。

    (4)特大通径阀门:公称通径DN≥1400mm的阀门。

    6. 按结构特征分类

    (1)截门形:启闭件(阀瓣)由阀杆带动沿着阀座中心线作升降运动;

    (2)旋塞形:启闭件(闸阀)由阀杆带动沿着垂直于阀座中心线作升降运动;

    (3)旋塞阀:启闭件(锥塞或球) 围绕自身中心线旋转;

    (4)旋启阀:启闭件(阀瓣) 围绕座外的轴旋转;

    (5)蝶行:启闭件(圆盘) 围绕阀座内的固定轴旋转;

    (6)滑阀行:启闭件在垂直于通道的方向滑动。

    7. 按连接方法分类

    (1)螺纹连接阀门:阀体带有内螺纹或外螺纹,与管道螺纹连接。

    (2)法兰连接阀门:阀体带有法兰,与管道法兰连接。

    (3)焊接连接阀门:阀体带有焊接坡口,与管道焊接连接。

    (4)卡箍连接阀门:阀体带有夹口,与管道夹箍连接。

    (5)卡套连接阀门:与管道采用卡套连接。

    (6)对夹连接阀门:用螺栓直接将阀门及两头管道穿夹在一起的连接形式。

    8. 按阀体材料分类

    (1)金属材料阀门:其阀体等零件由金属材料制成。如铸铁阀、碳钢阀、合金钢阀、铜合金阀、铝合金阀、铅合金阀、钛合金阀、蒙乃尔合金阀等。

    (2)非金属材料阀门:其阀体等零件由非金属材料制成。如塑料阀、陶 阀、搪 阀、玻璃钢阀等。

    (3)金属阀体衬里阀门:阀体外形为金属,内部凡与介质接触的主要表面均为衬里,如衬胶阀、 衬塑料阀、衬陶阀等。

展瑞科技(郑州)有限公司代理工业阀门,当您选购ZR系压力变送器液位变送器差压变送器,我们主动为您配套必备的阀门;展瑞科技服务热线:0371-56708681,技术支抚持:13525518669!

编辑|zhanruitech    来源|展瑞科技    时间|2015-5-27

此文关键字:阀门分类,变送器配套阀门,差压变送器三阀组
