高温型压力传感器_小型耐高温压力传感器

文章编辑|河南郑州展瑞科技    浏览量|774

所属分类:智能变送器

仪表型号:ZR-804HG/HA

产品用途:ZR-804H系列高温型压力传感采用国内一线品牌扩散硅压力传感器作为测量元件,经过高可靠性的放大电路及精密温度补偿,将被测介质的表压/负压/绝压转换为标准的电压或电流信号。小型耐高温压力传感器具有体积小巧,使用安装方便,多种螺纹规格可选,广泛适用于锅炉、液压、制冷、化工等需要测量高温介质的场合。

咨询客服咨询技术

咨询热线:0371-56708681

高温型压力传感器_小型耐高温压力传感器
  • 高温型压力传感器_小型耐高温压力传感器-1
  • 高温型压力传感器_小型耐高温压力传感器-2
  • 高温型压力传感器_小型耐高温压力传感器-3
高温型压力传感器,小型耐高温压力传感器产品概述:

        ZR-804H系列高温型压力传感器采用DC24V供电,输出二线制4~20mA电流信号或三线制0~10V电压信号,供给指示报警仪、记录仪、调节器等二次显示控制仪表进行采集。

        ZR-804H系列高温型压力传感器具有ZR-804小巧型压力变送器的所有功能,在小巧型压力变送器的基础上加装多级散热片及其它辅助装置总装而成。因体积小巧,全不锈钢外壳,更适用于空间小的场所安装,过程接口螺纹多种规格可选,支持非标订制。

        小型耐高温压力传感器可测量表压/负压/绝压,采用扩散硅或陶瓷压力传感器芯体、温度补偿、数字信号处理等先进技术和工艺,具有精度高、可靠性好、响应速度快、性能稳定等特性广泛用于炉膛负压,液压装置,锅炉压力等高温型场合。

高温型压力传感器,小型耐高温压力传感器工作原理:

        因ZR-804H高温型压力传感的压力敏感元件为扩散硅芯体,所心其原理为当变送器中的压力芯体受压时,使膜片产生微小的形变,膜片上的4个半导体电阻组成的惠斯通电桥,将压阻效应实现了压力转换成电信号, 最后经V/A电压电流转换成与被测介质(液体)的压力成线性对应关系的4-20mA标准电流信号输出。

高温型压力传感器,小型耐高温压力传感器技术参数:

1. 测量介质:液体、气体、蒸汽、油等与SUS304不锈钢兼容的介质;
2. 测量范围:表压(G)0~60MPa
             绝压(A)0~40MPa
             负压(G)-100~0KPa
3. 精度等级:0.5%F.S(标配),0.25%F.S(订制);
4. 长期稳定性:小于0.25%F.S/年;
5. 过载能力:量程的1.5~2 倍;
6. 补偿温度:-20℃~70℃;
7. 电源电压:22-28VDC(标定电压24VDC);
8. 输出信号:4~20mA(二/三线制)、0~10V(三线制);
9. 显示方式:LED/LCD数字显示可选;
10. 校准:数字化软件校准,一键零点重置;
11. 过程连接:M20×1.5,NPT1/2,G1/2 外螺纹(Φ3 内孔)或用户注明;
12. 隔离膜片材料:316L不锈钢;
13. 传感器接口材料:1Cr18Ni9Ti;
14. 介质温度:-20℃~300℃  [常温请选普通小巧型压力变送器];

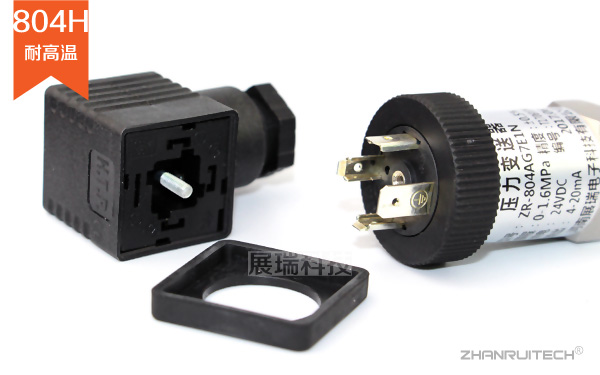

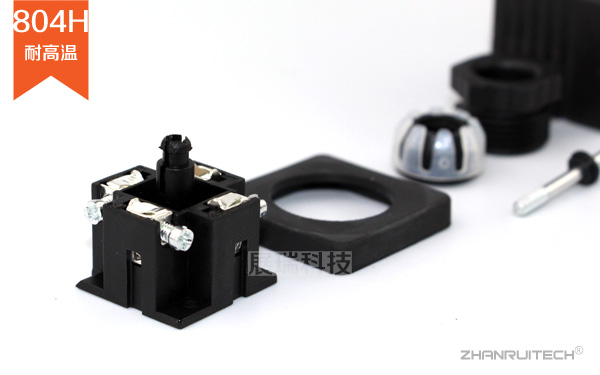

15. 电气接头:赫斯曼接头(标配)、航插、直引线。

高温型压力传感器,小型耐高温压力传感器性能参数:

1. 集成化专用芯片,温度特性好;
2. 具有反向极性和限流保护;
3. 激光调阻温度补偿;
4. 零点、量程可现场调节(带表头款);
5. 范围宽抗腐蚀,适于多种介质;
6. 过载及抗干扰能力强,性能稳定;
7. SUS304不锈钢一体化结构,耐用;
8. 易操作、维护检修方便;
9. 体积小、重量轻,可在狭窄位置安装使用;

高温型压力传感器,小型耐高温压力传感器产品选型:
ZR-804H高温型压力传感器
类型G
表压
A
绝压
量程范围
       (绝压量程只可选3~11项)
1
0~10KPa
2
0~35KPa
3
0~100KPa
4
0~350KPa
5
0~700KPa
6
0~2.1MPa
7
0~3.5MPa
8
0~7MPa
9
0~21MPa
10
0~35 MPa
11
0~60 MPa
输出信号E
4-20mA
O
其它信号
工艺接口1
M20*1.5
2
NPT1/2
3
G1/2
4
其它规格
电气结构N
赫斯曼电气接头
I
航插电气接头
显示方式M0缺省
M3LCD显示
M4LED显示

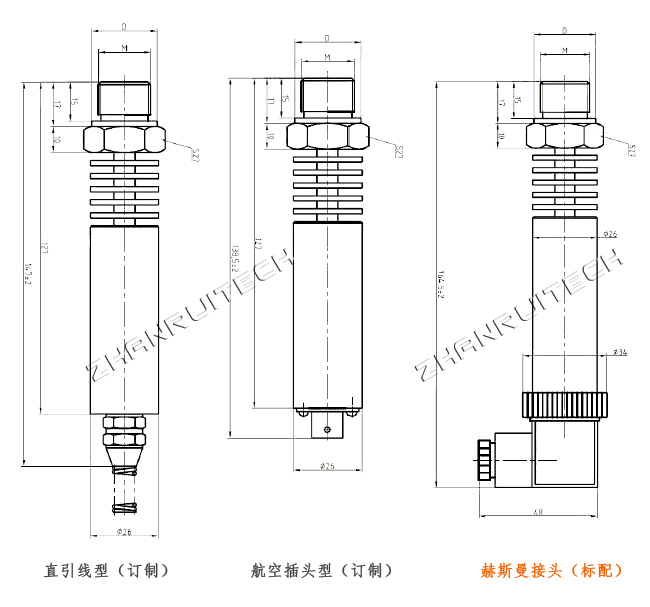

高温型压力传感器,小型耐高温压力传感器外形尺寸:

高温型压力传感器外形尺寸

高温型压力传感器,小型耐高温压力传感器接线方式:

高温型压力传感器接线图

此文关键字:高温型压力传感器,小型耐高温压力传感器
