K型热电偶_铂铑热电偶_装配热电偶

文章编辑|河南郑州展瑞科技    浏览量|328

所属分类:智能变送器

仪表型号:ZR-WRN

产品用途:ZR-WRN系列工业用装配热电偶是一种常用温度传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统 。可以直接测量各种生产过程中液体、蒸汽和气体介质及固体表面温度。

咨询客服咨询技术

咨询热线:0371-56708681

K型热电偶_铂铑热电偶_装配热电偶
  • K型热电偶_铂铑热电偶_装配热电偶-1
K型热电偶,铂铑热电偶,装配热电偶概述:

   ZR-WR系列装配式热电偶结构组成:由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构,并配以各种安装固定装置组成。

   装配式热电偶应用:通常和显示仪表、记录仪表、电子计算机等 配套使用,直接测量各种生产过程中0~1800℃范围内的液体、蒸汽和气体介质以及固体表面 温度。特点装配简单、更换方便 压簧式感温元件,抗振性能好 测量范围大 机械强度高,耐压性能好 。

   装配式热电偶工作原理:两种不同成分的导体两端经焊接、形成回路,直接测温端叫测量端,接线端子端叫参比端。当测量端和参比端存在温差时,就会在回路中产生热电势,接上显示仪表,仪表上就指示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端温度升高而增长,热电动势的大小只与热电偶导体材质以及两端温差有关,与热电极的长度、直径无关。

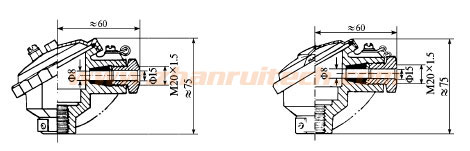

装配式热电偶接线盒结构(统一设计型):

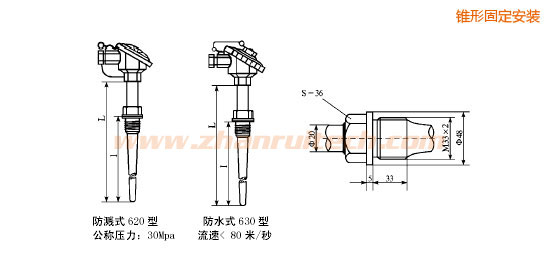

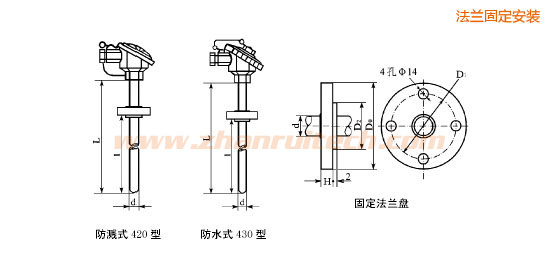

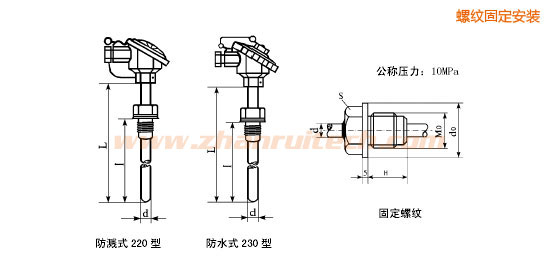

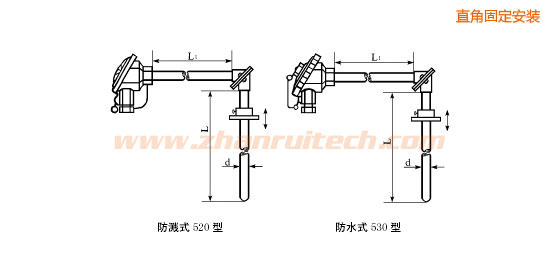

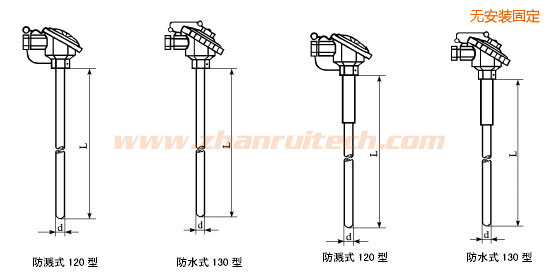

防水式接线盒,防溅式接线盒 装配式热电偶外形结构(图):

K型热电偶,铂铑热电偶,装配热电偶选型表:
ZR-WR热电偶

代号测温元件材料
B铂铑30-铂铑6
S铂铑10-铂
R铂铑13-铂
K镍铬-镍硅
E镍铬-铜镍
J铁-铜镍
T铜-铜镍
N镍铬硅-镍铬镁

代号输出信号数

单支
2双支


代号安装固定装置形式

1无固定装置

2固定螺纹(最高使用压力10MPa)

3活动法兰

4固定法兰(最高使用压力6.4MPa)

5活动法兰角尺形

6固定螺纹锥形保护管(最高使用压力30MPa)

7与用户约定安装形式


代号接线盒形式


2防溅式

3防水式


代号保护管材料和直径
0Ф16金属保护管
1Ф20金属保护管
2Ф16陶瓷保护管
3Ф20陶瓷保护管
4Ф25陶瓷双层保护管

型号举例:

      ZR-WRK2230表示感温元件为镍铬-镍硅、双支、固定螺纹、保护管直径为Ф16mm金属管(不作特殊标注为1Cr18Ni9Ti)的装配式热电偶。

      河南郑州展瑞科技生产的装配式热电偶,铂铑热电阻,精度高,稳定性;了解更多热电偶分度号及其相关参数,请致电我们的服务热线:0371-56708681,免费技术支持:13525518669(王瑞丰);

此文关键字:K型热电偶,铂铑热电偶,装配热电偶
