双通道,双光柱数显表_双回路数字显示控制仪

文章编辑|河南郑州展瑞科技    浏览量|623

所属分类:智能数显表

仪表型号:ZR-D823/S823/TD823/TS823/D923/D723/D423

产品用途:智能双回路数字显示控制仪也称双通道/双回路数显表,可同时输入两路信号(如二线制变送器,液位计,热电阻,热电偶等),分别进行显示控制.如需要进行液位/物位0~100%模拟显示,请选择双光柱数显表/数字显示控制仪.双回路数字显示控制仪功能强大 ,稳定性好,可广泛用于化工,食品,医药,供水等多领域.

咨询客服咨询技术

咨询热线:0371-56708681

双通道,双光柱数显表_双回路数字显示控制仪

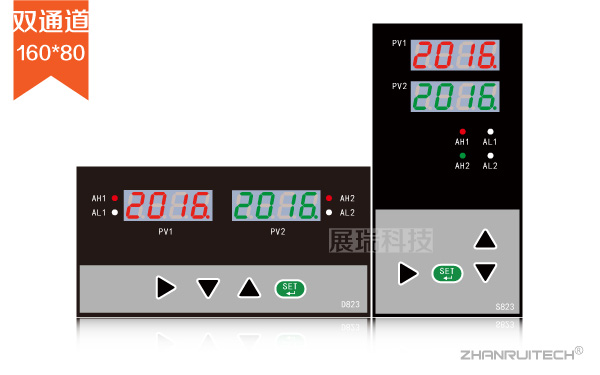

  • 双通道,双光柱数显表_双回路数字显示控制仪-1

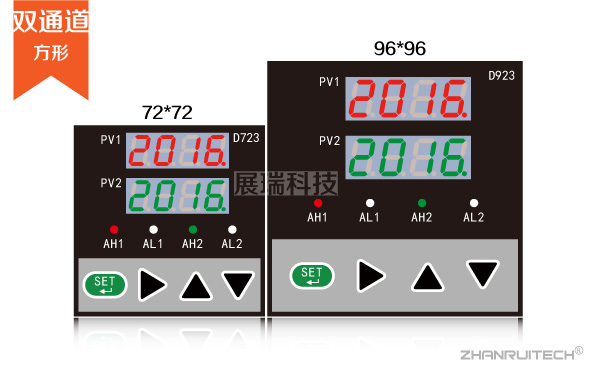

  • 双通道,双光柱数显表_双回路数字显示控制仪-2

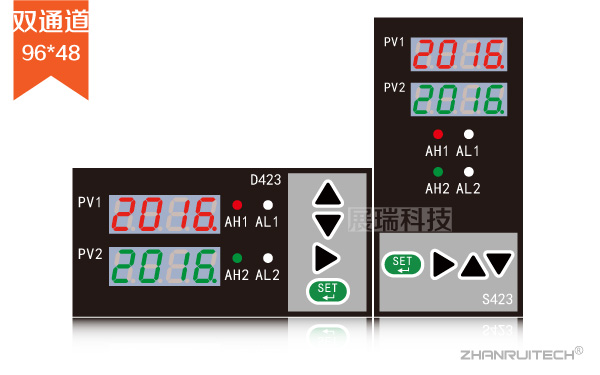

  • 双通道,双光柱数显表_双回路数字显示控制仪-3
  • 双通道,双光柱数显表_双回路数字显示控制仪-4
双通道,双光柱数显表_双回路数字显示控制仪概述

        智能双通道,双光柱数显表是一款双回路数字显示控制仪,产品主要分为ZR- D823/S823/TD823/TS823/D923/D723/D423系列,有6种外观尺可选,如:160*80、80*160、96*96、72*72、96*48、48*96。智能数字显示控制仪采用国内外先进技术研发而成,数字抗干扰电路,微电脑处理器芯片,精密电阻/电容器件的加持,保证产品精准可靠的运行。双回路数字显示控制仪支持万能信号输入,内部参数全部开放,高亮LED数码显示,清晰直观,功耗低,广泛应用于工业自动化控制系统。


№1. 双回路智能数字显示控制仪主要用于压力,温度等信号的测量显示与控制,实现自动化控制。
№2. 双光柱智能数字显示控制仪主要用于液位/物位的测量显示与控制,相比双回路智能数字显示控制仪多了光柱显示,光柱为0~100%的比例模拟显示,清晰直观。

双通道,双光柱数显表_双回路数字显示控制仪技术参数

→供电电源:AC220v(线性电源) / DC24v(开关电源);
→功 耗:≤6W;
→输入信号:变送器、液位计、热电阻、热电偶、电流(mA)、电压(mV);
→输出信号:模拟量(4-20mA)/ RS485通讯;
                      开关量--继电器ON/OFF(带回差);
                      固态继电器--SSR(固态继电器) 6-24V/30mA(电压不可调);
→馈电输出:双路DC24v / 负载≤30mA;
→测量精度:±0.5%FS; 分辨率:±1字;
→测量范围:-1999~9999字;
→显示方式:双LED数码管/光柱显示 | -1999~9999字测量值显示,设定值显示;
→控制方式:四路继电器报警输出(带回差/用户可自由设定);
→温度补偿:-10~50℃数字式温度自动补偿;
→参数设定:轻触式按键数字设定,断电永久保存;

双通道,双光柱数显表_双回路数字显示控制仪选型表
ZR-□  /  □□ / □
外形D        横式显示
S        竖式显示
TD        横式光柱显示/160*80款
TS        竖式光柱显示/80*160款
尺寸8       160*80mm  80*160mm
9       96*96mm
7       72*72mm
4       96*48mm  48*96mm
控制作用21      测量显示
23      四限式控制
通讯方式0     无通讯
8     RS485
控制方式1    继电器
2    继电器+4~20mA
输入类型23   双路全功能输入(附表)
报警输出2H2L  4继电器
馈电输出2P 双DC24V
供电方式--AC220v(缺省)
WDC24v
双通道,双光柱数显表_双回路数字显示控制仪接线图

ZR-D823/TD823
外形尺寸:160*80mm
开孔尺寸:152*75mm

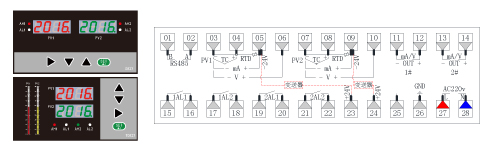

 ZR-D823/TD823双光柱数显表接图

ZR-S823/TS823
外形尺寸:160*80mm
开孔尺寸:152*75mm

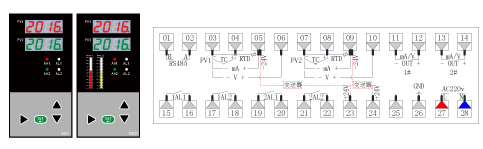

ZR-S823/TS823双光柱数显表接图

ZR-D923/D423
外形尺寸:160*80/96*48mm
开孔尺寸:152*75/92*44mm

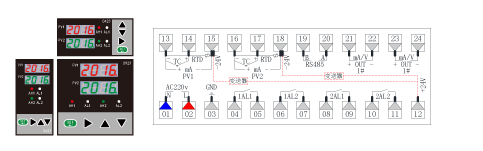

ZR-D923/D423/S423双回路数显表接图

ZR-D723
外形尺寸:72*72mm
开孔尺寸:68*68mm

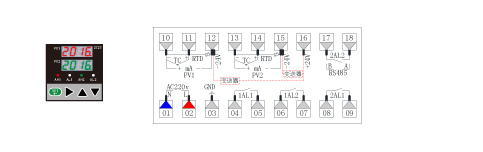

ZR-D723双回路数显表接图
