四回路/八回路数显表_多通道数字显示控制仪

文章编辑|河南郑州展瑞科技    浏览量|463

所属分类:智能数显表

仪表型号:ZR-MK804/MKS804/MK808

产品用途:ZR-MK80系列多通道数字显示控制仪有四回路数显表,八回路数显表,每一路均为万能信号输入,可输入压力/液位/温度/电流mA/电压mV等信号,实现自动化显示与控制. 多通道数字显示控制仪广泛用于化工,食品,医药,供水,农业等领域.

咨询客服咨询技术

咨询热线:0371-56708681

四回路/八回路数显表_多通道数字显示控制仪

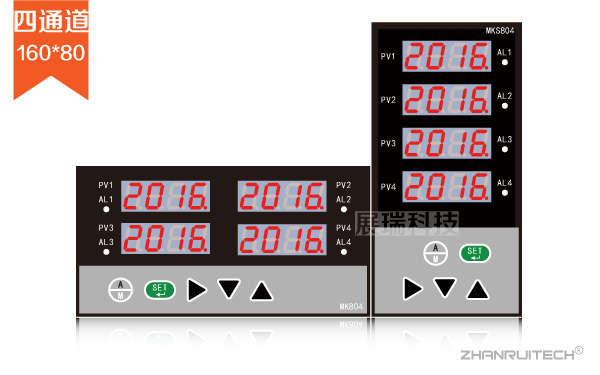

  • 四回路/八回路数显表_多通道数字显示控制仪-1

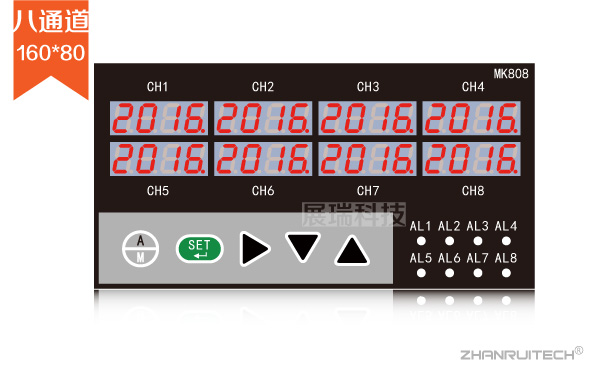

  • 四回路/八回路数显表_多通道数字显示控制仪-2
四回路/八回路数显表_多通道数字显示控制仪概述:

ZR-MK805/MKS805/MK808系列四通道/八通道数字显示控制仪采用表面贴装工艺,全新研发的数字微电子电路抗干扰能力强。在设计过程中,汇集了国内众多专家的现场经验,仪表采用专用集成电路开发设计的新一代输入方式多功能的智能调节仪表,所有的内部参数设置、功能方式选择、模拟量输入输出的准确度标定均通过仪表面板上的按键实现。广泛用于化工,制药领域的多点压力,温度,液位的监测与控制。

四回路/八回路数显表_多通道数字显示控制仪技术参数:

→供电电源:AC220v(线性电源);
→功 耗:≤10W;
→输入信号:变送器、液位计、热电阻、热电偶、电流(mA)、电压(mV);
→输出信号:模拟量(4-20mA)/ RS485通讯;
                     开关量--继电器ON/OFF(带回差);
                     固态继电器--SSR(固态继电器) 6-24V/30mA(电压不可调);
→馈电输出:四路/八路DC24v / 单路负载≤30mA;
→测量精度:±0.5%FS; 分辨率:±1字;
→测量范围:-1999~9999字;
→显示方式:四/八LED数码管| -1999~9999字测量值显示,设定值显示;
→控制方式:最多共用四路继电器报警输出(带回差/用户可自由设定);
→温度补偿:-10~50℃数字式温度自动补偿;
→参数设定:轻触式按键数字设定,断电永久保存;

四回路/八回路数显表_多通道数字显示控制仪选型:
ZR-
外形MK







横式显示
MKS







竖式显示
尺寸8






160*80mm    / 80*160mm
控制作用05





测量显示
08





四限式控制
通讯方式0




无通讯
8




RS485
控制方式1



继电器
2



继电器+4~20mA
输入类型23


全功能输入(附表)
报警输出2H2L

4继电器
馈电输出2P
4路/8路DC24V
供电方式--AC220v(缺省)
WDC24v

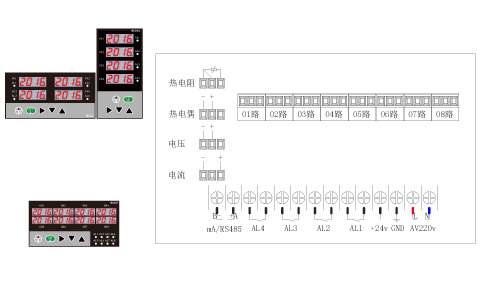

四回路/八回路数显表_多通道数字显示控制仪接线图:

ZR-MK805/MK808

外形尺寸:160*80mm

开孔尺寸:152*75mm


ZR-MKS805

外形尺寸:80*160mm

开孔尺寸:75*152mm





ZR-MK80多通道数显表接线图
