【文章摘要】洛阳购买压力变送器客户问过河南郑州展瑞科技这样一个问题:两个智能数显表之间用不用24V电源?展瑞工程师在下文给出详细解答,并与您一起分享智能数显表相关名词解释,让您对ZRWP系列数显表有一个详细的了解;展瑞科技服务热线:0371-56708681,技术服务热线:13525518669;

展瑞科技一个购压力变送器与数显表的客户曾问这样一个问题:”压力变送器接入数显表,然后输出的4-20mA电流信号传给另一个数显表,那这两个数显表之间用接24V电源吗?”

答:两块数显表之间不但不需要接24vdc电源而且第二块表的输入设置还应该设成接收4~20mA有源信号（即不提供24v电源）才行,否则两个电源冲突第二块表的显示也许会一闪一闪的!

河南郑州展瑞科技专业生产压力变送器,差压变送器,液位变送器,浮球液位计,智能数显表等仪表产品;在此与广大客户朋友一起分享一下ZRWP系列智能数显表常用词的详细解说,以及这些智能数显表名词所代表的功能;

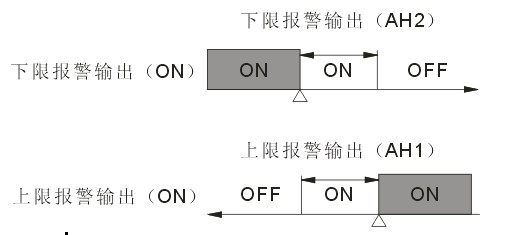

1、报警/控制回差

报警/控制输出带回差，以防止输出开关量在输出临界点上下波动时频繁动作。具体输出状态如下：

智能数显表回差图

2、断线报警

断线报警指仪表输入信号线断开之后仪表输出一个报警信号，此时越限报警输出信号无效。当信号线输入正常时，越限报警恢复正常状态。

3、闪烁报警

闪烁报警指指数显表测量显示值低于或高于设定的闪烁报警量程时，数显表测量值闪烁显示。

4、延时报警

当仪表测量值满足报警条件时，到达设定延时时间才输出报警信号

5、冷端补偿

热电偶的冷端补偿通常采用在冷端串联一个由热电阻构成的电桥。电桥的三个桥臂为标准电阻，另外有一个桥臂由（铜）热电阻构成。当冷端温度变化（比如升高），热电偶产生的热电值也将变化（减小），而此时串联电桥中的热电阻阻值也将变化并使电桥两端的电压也发生变化（升高）。如果参数选择得好且接线正确，电桥产生的电压正好与热电势随温度变化而变化的量相等，整个热电偶测量回路的总输出电压（电势）正好真是反映了所测量的温度值，这就是热电偶冷端补偿。（由于测量元件的误差、数显表本身的发热及仪表附近其他热源等原因，常导致自动补偿方式偏差较大，最坏情况时可能超过2℃）.

6、滤波系数

滤波系数指设定仪表采样的次数，用于防治测量显示值跳动。

7、采样周期

采样周期指模拟量输入时，仪表每次数据采集时间为0.5秒。仪表PV显示值与滤波系数的关系如下：

例：模拟量输入时，设定滤波系数为6，仪表自动将3秒（6×0.5）的采样值进行平均，以传递法更新PV显示值。（即每次显示均为前三秒的采样平均值）

8、小信号切除

电流电压开方信号小信号切除功能指当输入信号≤输入信号下限+（输入信号上限-输入信号下限）×设定百分比时，仪表显示为测量值下限，设定为0时关闭小信号切除功能。

电流电压信号小信号切除功能指当显示值≤输入信号量程百分比时，仪表显示为测量量程下限值，设定为0时关闭小信号切除功能。

9、输出零点迁移、放大比例

数显表变送机控制输出以0-20mA或0-5V校对，如果更改输出量程或偏差调整，可以利用以下公式实现。

新oub=当前oub-（当前输出下限-预定输出下限）÷满量程

新ouk=当前ouk-（当前输出下限-预定输出下限）满量程
